CS109（50Hz~100kHz壳体电流传导敏感度）

1、测试简介

　　CS109(50Hz~100kHz壳体电流传导敏感度)适用于水面舰船和潜艇上工作频率不高于100kHz且工作灵敏度等于或优于1µV的设备和分系统。

　　本项目不适用于手持式设备。

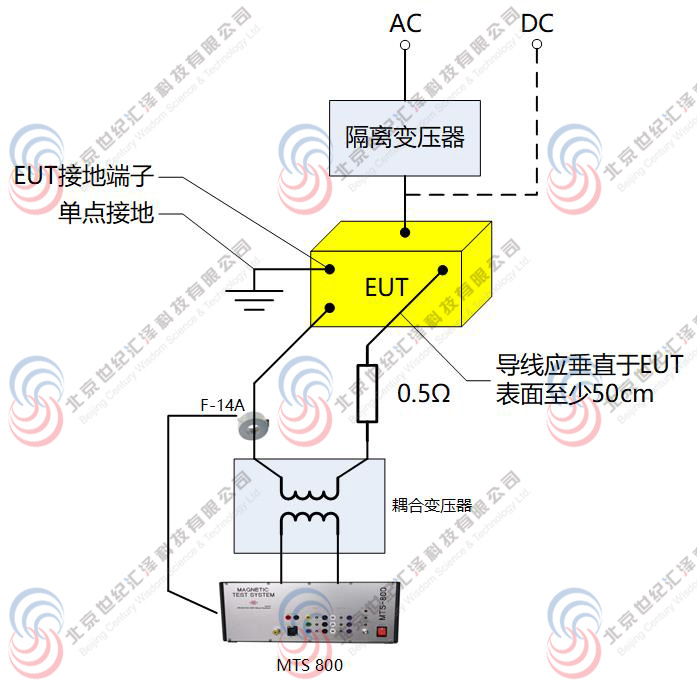

2、系统连接图

3、典型配置

CS109（50Hz~100kHz壳体电流传导敏感度）
序号	产品	说明	品牌
1	MTS-800	磁场测量系统主机,包括，信号源：DC/ 10Hz~250kHz，功放: DC-1MHz；输出电压: 50V eff, 输出电流: 16A，最大输出功率: 800 W；接收机: 10Hz~250kHz,含主机和CE101/RE101/CS101/RS101测试软件	Frankonia/德国
2	CT_50AC	耦合变压器，频率范围15Hz~250kHz，最大初级电流15A，次级电流50A，含100瓦0.5欧姆精密电阻，CS101	Frankonia/德国
3	IT-16	隔离变压器-CS101，功率: 3680VA，初级电压: 230V，副级电压: 230V，副级电流: 16A，共模/差模衰减 (15Hz~150kHz): 60dB，隔离度: >1kV (50Hz/ 60Hz)	Frankonia/德国
4	F-14A	电流探头，67mm内径，10Hz~500KHz，CE101	FCC/美国
5	EMS-TAB	EMS测试环境，包含实木测试桌、水平耦合板、绝缘支撑等	世纪汇泽/中国
