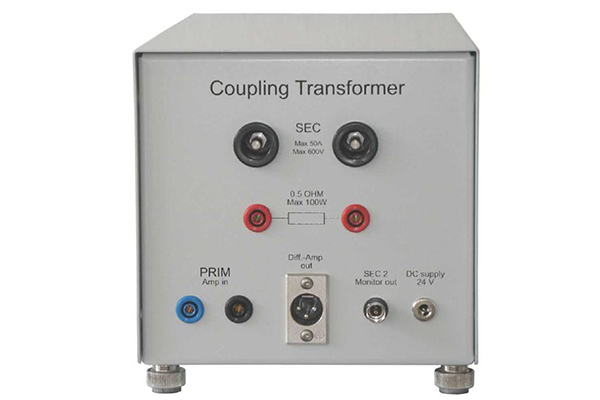

CT-50A耦合变压器，完全满足GBJ 151B/ MIL-STD 461E，符合CS101(25Hz~150kHz电源线传导敏感度)测试规范。
集成0.5Ω电阻(主动冷却)
集成高CMRR差分放大器耦合测量
无干扰电源电压
结合MTS-800完成全自动测试
初级
电感
> 12.5 mH (unloaded)
电流范围
16A
输入电压
15 Hz: > 12,5 Veff
30 Hz: > 25 Veff
接头
4mm香蕉头
次级
> 2 mH (unloaded)
50A
6mm香蕉头
概括
频率范围
15 Hz – 250 kHz
线圈匝数
2.5 : 1 (step down)
性能规范
0.5 Ohm, 1%, 100 W, active cooling
差分放大器
增益
1,0 ± 1%
DC – 700 kHz (small signal) / DC – 200 kHz (full power)
CMMR
> 60 dB (400Hz)
噪声
< 6.5 mVrms (DC – 2 MHz)
输出
20 Vpp / 10 mA
