工频磁场抗扰度

分类：新闻动态 > 技术资料
发布时间：2024-01-01 00:00

1、测试简介

　　对于低频(150kHz~80MHz/230MHz)的射频信号，由于其波长比EUT尺寸要长得多，EUT的互连电缆(包括电源线和信号线)比EUT本身更容易成为天线而接收电磁场，因此射频抗扰度试验的低频部分，采用传导测试量方式更直接。注入方式有CDN直接容性耦合注入、电磁钳注入、电流钳注入和直流注入法。

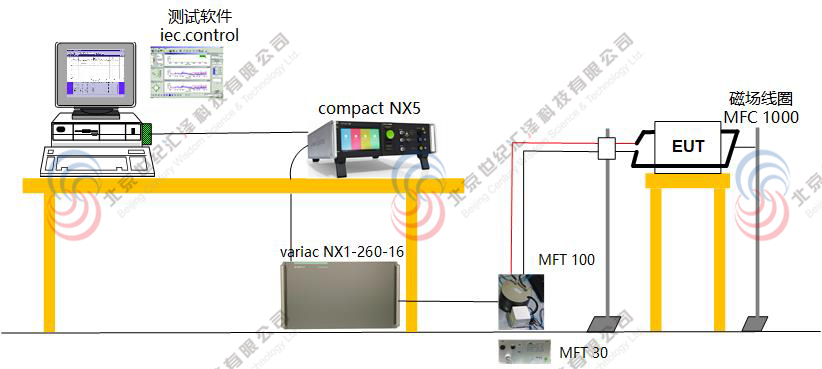

2、系统连接图

3、典型配置

工频磁场抗扰度测试系统【依据IEC 61000-4-8/GB T 17626. 8】
序号	产品	说明	品牌
1	Compact NX5	超小型传导抗干扰信号模拟器，包含电快速瞬变脉冲群模块EFT/N5，浪涌模块VCS/N5及通讯波浪涌模块Tsurge5，电源故障模块PFS/N5及符合ANSI标准的单相300V/16A耦合/去耦网络	EMTEST/瑞士
2	variac NX1-260-16	0-280V/16A自动调压器	EMTEST/瑞士
3	MFC1000	磁场线圈，1mx1m，符合EN 61000-4-8及IEC 61000-4-9标准	EMTEST/瑞士
4	MFT30	用于磁场线圈的电流互感器0-30A（短时50A）	EMTEST/瑞士
5	MFT100	用于磁场线圈的电流互感器，连续100A（短时1000A）	EMTEST/瑞士
6	iec.control	可控制一台测试设备的远程控制及报告生成软件，适用于 UCS、EFT、VCS、PFS、TSS 等测试设备	EMTEST/瑞士
7	EMS-TAB	EMS测试环境，包含测试桌、水平耦合板、绝缘支撑等。具体包括2.021.020.8m实木测试桌一张，2.01.0m1.2mm厚度镀锌钢板一张；3m2m，厚度：1.2mm，铰链连接地面参考板一套；2米铜编织带接地线1根；接地铜鼻子2个；M8翼型螺母、螺栓（长25mm）、平垫片4套；EPE珍珠棉11050*5cm 两张	世纪汇泽/中国
