VLL-600 传导敏感度测试功放

品牌:FRANKONIA
产品描述
技术参数

  Frankonia提供射频功率放大器,其频率范围和输出功率特别适合于敏感度测试系统的应用,如:辐射抗扰度IEC/EN 61000-4-3、ISO 11452-2、 MIL-STD 461-RS103,射频传导抗扰度IEC/EN 61000-4-6,ISO 11452-4,MIL-STD 461-CS 114 BCI 标准测试。



具体指标:

技术参数 VLL-600
频率范围 10kHz-250MHz
输出功率 600W
输出功率@1dB压缩点 见下图
输入最大电平 10dBm
增益 +57dB
平坦度 ±3dB
输入最大驻波比 2:1
谐波@1dB H2,H3<-20dBc
功放类型 A
输入/输出阻抗 50Ω/ 50Ω
输入/输出接口 N(f)N(f)
尺寸(WxHxD)mm 640(19”)x360(8HU)x450
重量 51kg
额定电流 11.1A @230Vac
供电(Vac) 200-250V,47-63Hz
供电相数 单相
环境工作温度 -20-+70℃
冷却方式 内部风扇冷却120L/s

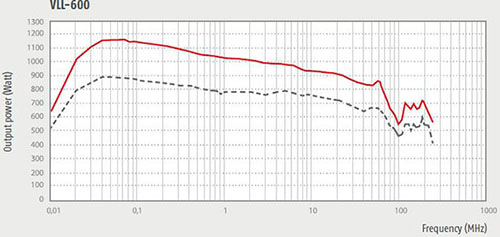

VLL-600----- 1dB/—— 3dB压缩点输出功率

VLL-600—– 1dB/—— 3dB压缩点输出功率
