CDN M1/2/3/4/5 用于电源线的耦合和去耦网络

品牌:FRANKONIA
产品描述
主要特点
技术参数

  满足IEC61000-4-6标准的耦合去耦网络

  CDN-M耦合/去耦网络用于IEC61000-4-6/GB/T 17626.6标准射频场感应的传导抗扰度中要求的电源线的抗干扰测试。多种类型的CDN可满足最大电压1000 Vac和电流100 A的EUT测试。



满足IEC61000-4-6标准的耦合去耦网络

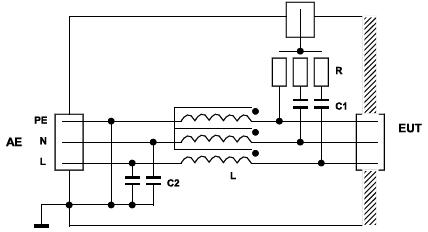

非屏蔽电源线CDN-M3电路图





具体指标:

型号

CDN-M1/2/3/4/5

CDN-M1/2/3/4/5/-HV

CDN-M2/3/4/5/
-63A/100A

RF-IN

频率范围

(10kHz)150kHz-80MHz/230MHz(300MHz)

功率输入

6W(持续)

退耦参数
(RF In-AE)

>30dB:
(150kHz-80MHz)
10dB+5dB:
(80MHz-230MHz)

>30dB:
(150kHz-80MHz)
>15dB:
(80MHz-230MHz)

>30dB:
(150kHz-80MHz)
>15dB:
(80MHz-230MHz)

插损
(RF In-EUT)

10dB+2/-1dB:
(150kHz-80MHz)
10dB+5dB:
(80MHz-230MHz)

10dB+2/-1dB:
(150kHz-80MHz)
10dB+5dB:
(80MHz-230MHz)

10dB+2/-1dB:
(150kHz-80MHz)
10dB+5dB:
(80MHz-230MHz)

连接器

BNC

EUT/AE

最大输入电压
AC(Line-PE)

280V

600V
(1000V VHV-型号)

600V

最大输入电压
AC(Line-Line)

485V

1000V
(1700V VHV-型号)

1000V

最大输入电压
DC

500V

1000V

6000V

电流等级
(AE-EUT)

16A/32A/63A/100A;(M1/M2+3 IPE<0.5A)

插损(AE-EUT)

<1 dB(DC-100KHz)

连接器

4mm香蕉安全端子,电流>32A为6mm圆插头,包括安全测试线

外观尺寸

宽x高x长

160mmx84.5mmx240mm

200mmx122.5mmx400mm

200mmx122.5mmx400mm

订购信息:

CDN-M1,4mm香蕉头端子,150KHz-230MHz

CDN-M1-10k,4mm香蕉头端子,10KHz-230MHz

CDN-L1,4mm香蕉头端子,150KHz-230MHz

CDN-M2-10k,4mm香蕉头端子,10KHz-230MHz

CDN-M2,4mm香蕉头端子,150KHz-300MHz

CDN-M2-32A,4mm香蕉头端子,150KHz-230MHz

CDN-M2-32A-HV,4mm香蕉头端子,150KHz-230MHz

CDN-M2-63A-HV,6mm香蕉头端子,150KHz-80MHz

CDN-M2-100A-HV,6mm圆形端子,150KHz-80MHz

CDN-M2+3,4mm香蕉头端子,150KHz-300MHz

CDN-M2+M3-10k,4mm香蕉头端子,10KHz-300MHz

CDN-M2+3-32A,4mm香蕉头端子,150KHz-230MHz

CDN-M3-10k,4mm香蕉头端子,150KHz-300MHz

CDN-M3-L,L1/L2/L3,4mm香蕉头端子,150KHz-230MHz

CDN-M3-32A,4mm香蕉头端子,150KHz-230MHz

CDN-M3-L1L2N-32A,L1/L2/N,4mm香蕉头端子,150KHz-230MHz

CDN-M3-L-32A,L1,L2,L3,4mm香蕉端子,150KHz-230MHz

CDN-M3-L-32A-10k,L1/L2/L3,4mm香蕉端子,10KHz-230MHz

CDN-M3-32A-HV,,4mm香蕉头端子,150KHz-80MHz

CDN-M3-L-32A-HV,4mm香蕉头端子,150KHz-80MHz

CDN-M4-32A-10k,4mm香蕉头端子,10KHz-230MHz

CDN-M4-32A-HV,4mm香蕉头端子,150KHz-80MHz

校准适配器,CDN-M1/-M2/-M3

CDN-M4-N-32A-HV,4mm香蕉头端子,150KHz-80MHz

CDN-M4-63A-HV,6mm圆形端子,150KHz-80MHz

CDN-M4-N-63A-HV,L1/L2/L3/N,6mm圆形端子,150KHz-80MHz

CDN-M4-100A-HV,6mm圆形端子,150KHz-80MHz

CDN-M4-N-100A-HV,L1/L2/L3/N,6mm圆形端子,150KHz-80MHz

CDN-M5,4mm香蕉头端子,150KHz-230MHz

CDN-M5-L-32A,4mm香蕉头端子,150KHz-230MHz

CDN-M5-32A-HV,4mm香蕉头端子,150KHz-80MHz

CDN-M5-32A-VHV,4mm香蕉头端子,150KHz-80MHz

CDN-M5-63A-HV,6mm香蕉头端子,150KHz-80MHz

CDN-M5-L-100A-VHV,6mm香蕉头端子,150KHz-80MHz

校准适配器,CDN-M4/-M5

校准适配器“△”,CDN-M4/-M5

校准适配器,CDN-M4-63A/-M5-63A

校准适配器,CDN-M4-100A/-M5-100A

校准适配器的安装支架包括50/150Ω适配器和50Ω终端
