CDN-AF系列-非屏蔽不平衡线的耦合去耦网络

品牌:FRANKONIA
产品描述
技术参数

  CDN-AF系列耦合/去耦网络用于IEC61000-4-6/GB/T 17626.6标准射频场感应的传导抗扰度中要求的非屏蔽不平衡线的抗干扰测试。



CDN-AF

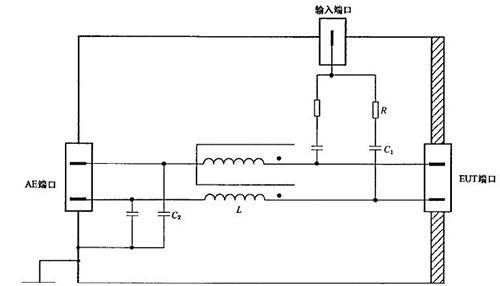

用于非屏蔽不平衡线的耦合去耦网络CDN-AF2电路图



具体指标:

型号 CDN-AF2/3/4/5/8
RF-IN
频率范围 (10kHz)150kHz-80MHz/230MHz(300MHz)
功率输入 6W(持续)
退耦参数(RF In-AE) >20dB(150kHz-230MHz)
>40dB(1MHz-100MHz)
插损(RF In-EUT) 10dB±1dB(150kHz-80MHz)
10dB+3dB(150KHz-230MHz)
连接器 BNC
EUT/AE
最大输入电压AC 100V
最大输入电压DC 150V
电流等级(AE-EUT) 1A
插损(AE-EUT) <1 dB(DC-100KHz)
连接器 压接端子,香蕉头安全端子
外观尺寸
宽x高x长 160mmx84.5mmx240mm

订购信息:

CDN-AF2,压接端子2线,150kHz-300MHz
CDN-AF2-MC,4mm香蕉端子,150kHz-300MHz
CDN-AF2-10k-MC,4mm香蕉端子,10kHz-230MHz
校准适配器,CDN-AF2/T2
CDN-AF3,压接端子3线,150kHz-230MHz
CDN-AF3-MC,4mm香蕉端子, 150kHz-230MHz
CDN-AF3-10k-MC,4mm香蕉端子,10kHz-230MHz
CDN-AF4, 压接端子4线, 150kHz -230MHz
CDN-AF4-MC,4mm香蕉端子, 150kHz-230MHz
校准适配器,CDN-AF9
CDN-AF4-10k-MC, 4mm香蕉端子, 10kHz-80MHz
校准适配器, CDN-AF4/T4
CDN-AF5-MC, 4mm香蕉端子, 150kHz-230MHz
CDN-AF5-10k-MC, 4mm香蕉端子,10kHz-230MHz
CDN-AF8, 压线端子8线, 150kHz-230MHz
校准适配器,CDN-AF8
CDN-AF8-10k-Sub-D, 9-pin Sub-D, 10kHz-230MHz
校准适配器 CDN-AF8-Sub-D, CDN-CAN-L5
CDN-AF9, 压线端子9线, 150kHz-230MHz
