CA OCS F KIT 适用于快速阻尼振荡波波形校验的负载电阻组件

　　按照 IEC 61000-4-18 标准设计的快速阻尼振荡波发生器所产生的脉冲波形，应当分别在 0.1 ohm 和 1,000 ohm 负载下，在 50 ohm 同轴高压输出端进行验证;同时，还需要在 0.1 ohm 负载下，在耦合网络输出端进行验证。

　　CA OCS F kit 包含所需的负载电阻和一套连接同轴匹配电阻和被试设备相应输出端口的适配器。

主要特点：

　　符合 IEC 61000-4-18 标准的校准组件

　　包含 1 个 0.1 ohm 负载电阻

　　包含 1 个 1,000 ohm 负载电阻

　　含适配器，将负载电阻连接至耦合网络输出端，便于测量

符合标准：

　　EN 61000-4-18

　　IEC 61000-4-18

技术细节：

　　KW 0R1

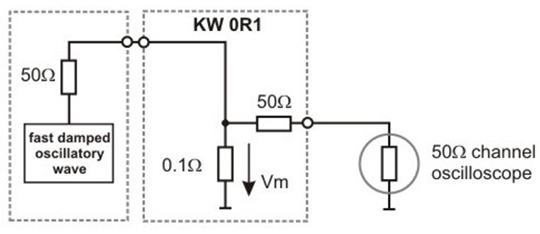

　　使用 KW 0R1 测量范例

　　OCS 500N6F 快速阻尼振荡波发生器(50 ohm 输出端)的开路电压设置为：2,000 V

　　产生的注入 0.1 ohm 测量电阻的输出电压值为：40 V

　　测量电压 Vm：4.0 V

　　在 50 ohm 输入阻抗下，示波器测得的电压值：2.0 V

　　产生的衰减值(理论)：20:1

EMTEST

　　KW 1000

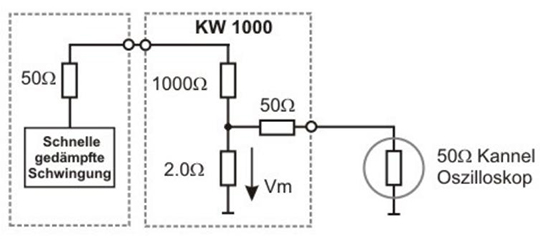

　　使用 KW 1000 测量范例

　　OCS 500N6F 快速阻尼振荡波发生器(50 ohm 输出端)的开路电压设置为：2,000 V

　　产生的注入 1000 ohm 测量电阻的输出电压值为：1000 V

　　测量电压 Vm：4.0 V

　　在 50 ohm 输入阻抗下，示波器测得的电压值：2.0 V

　　产生的衰减值(理论)：1000:1

EMTEST

具体指标：

KW 0R1，0.1 OHM 负载电阻（仅适用于快速阻尼振荡波波形测试）
输入电压	最高4400V
阻抗	输入0.1 ohm +/-2%；输出50 ohm
分压比	10:1 （在 50 ohm 系统中的分压比为 n=20）
尺寸	95mm x 26mm x 26mm
重量	约 100 g
KW 1000，1000 OHM 负载电阻（仅适用于快速阻尼振荡波波形测试）
输入电压	最高4400V
阻抗	输入1000 ohm +/-2% ，<6 pF；输出50 ohm
分压比	500:1 （在 50 ohm 系统中的分压比为 n=1000）
尺寸	155mm x 26mm x 26mm
重量	约 150 g
选件
CA MC F	适配器 CA MC F，适用于将 KW 0R1 和 KW 1000 负载电阻匹配至 OCS 500N6F 的供电输出端
