LV 124定义了一个参考测量值，每个参考测量值为100欧姆(±5%)和1欧姆(±5%)，作为DUT替代品，必须执行并记录。此测试设置必须提供边缘陡度的验证。低电感部分必须用作电阻器。
符合标准：
BMW GS 95024-2-1
MBN LV 124-1
OEM LV 124
OEM LV 148
VW 80000

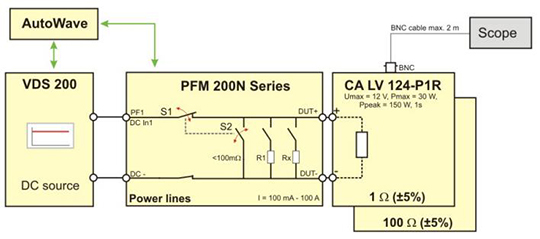

电源线测试步骤：
LV 148定义了1000欧姆和10欧姆的等效参考测量。
负载电阻器必须具有以下特性，才能达到所需的脉冲参数：
-低电感元件
-到PFM输出的最短电缆(几厘米)
-探头必须尽可能靠近负载电阻器，或与CA LV 124-P一样，直接在负载上使用BNC连接。

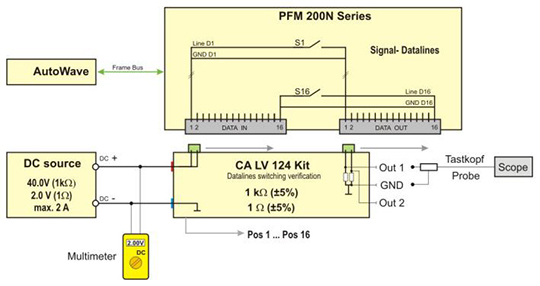

数据线测试步骤：
必须使用1千欧(±5%)和1欧姆(±5%)作为被测器件的替代品进行一次基准测量并记录在案。此测试设置必须提供边缘陡度的验证。低电感部分必须用作电阻器。
在测试期间，所有偶数和奇数输入/输出线同时交替切换。通过测试适配器，保证每次只对一条线路充电。
控制软件：

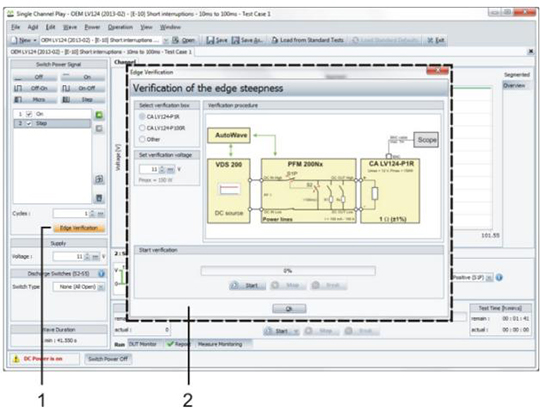

电源线设置
在软件中选择边缘验证可以选择参考测量。有一个用于调用参考测量设置的测试窗口。
1：边缘验证：选择此选项以执行参考测量。
2：参考测量的测试窗口

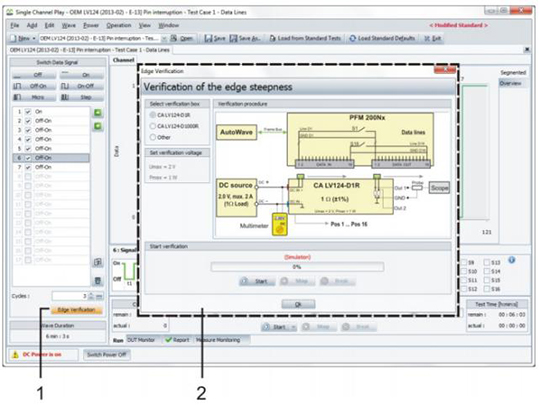

数据线设置
具体指标：
CA LV 124组件
CA LV124-P1R
电源线负载电阻
CA LV124-P100R
CA LV124-D1R
数据线负载电阻
CA LV124-D1000R
BNC线
BNC测量电缆线2m,电源线验证
电源线
红/黑2线，0.5m长，信号数据线验证
CA LV 148组件
CA LV148-P10R
CA LV148-P1000R
CA LV 124-P1R
线
阻值
1 ohm
精确度
± 1 %
最大电压
12 V
最大功率
30 W, （150 W, 1 s峰值）
尺寸
185 mm x 105 mm x 58 mm
重量
1.05 kg
CA LV 124-P100R
100 ohm
100 V
30 W, （100 W, 1 s峰值）
0.90 kg
CA LV 124-D1R
数据线
± 2 %
2 V
1 W, （4W, 1 s峰值）
120 mm x 65 mm x 40 mm
0.15 kg
CA LV 124-D1000R
1000 ohm
40 V
通用数据
温度
10 °C to 35 °C
相对湿度
25 % – 75 %，无凝结
大气压
86 kPa – 106 kPa
