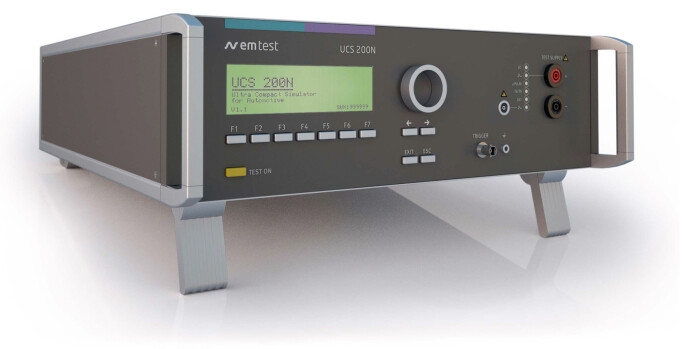

UCS 200NX.2

UCS 200Nx.2 超紧凑模拟器（Ultra Compact Simulator）系列面向汽车瞬态测试，将 EFT/脉冲群模拟器、微脉冲（Micropulse）模拟器以及所需的耦合/去耦网络集成于一个机箱内。该系列可满足全球所有国际标准与大多数整车厂规范；内置耦合网络根据型号不同最高可达 200 A，也可由 LD 200N 使用甚至控制。对于超出标准的测试，微脉冲发生器的波形参数可通过所谓 FreeStyle 模式在宽范围内调节。型号包括 UCS 200N50.2 / 100.2 / 150.2 / 200.2，内置耦合器 +80 VDC / 50 至 200 A。

内置 EFT/脉冲群发生器模块
内置微脉冲发生器模块（ISO 7637、JASO、SAE 等）
内置耦合网络 80 VDC，最高 200 A
内置电池开关
过流保护
支持前面板操作与远程控制

参数	数值
微脉冲 – 幅度	20 V … 600 V ±10%（视脉冲）
微脉冲 – 上升时间	1 … 10 µs +0/-50%（视脉冲）
微脉冲 – 脉冲宽度	50 … 100000 µs ±10%（视脉冲）
微脉冲 – 内阻 Ri	2 Ω、4 Ω、5 … 100 Ω（5 Ω 步进）、200 Ω、400 Ω、450 Ω，±20%（视脉冲）
微脉冲 – 极性	正 / 负
微脉冲 – 重复率	0.2 … 999 s ±20%
微脉冲 – 电池断开 t2	40 µs … 500 ms ±20%（视脉冲）
微脉冲 – 电池断开 t3	< 100 µs
脉冲群 – 幅度	25 … 1000 V ±10%
脉冲群 – 上升时间	5 ns ±30%
脉冲群 – 脉冲宽度	150 ns ±30%
脉冲群 – 内阻 Ri	50 Ω ±20%
脉冲持续时间 t4	0.1 … 999.9 ms
重复率 t5	10 … 9999 ms
频率 f	0.1 … 200 kHz
测试持续时间	1 s … 9900 h
DUT 供电电压	+80 VDC
DUT 供电电流	50 / 100 / 150 / 200 A 连续
涌入电流	100 A @ 500 ms / 150 A @ 500 ms / 无（视型号）
过流保护	有
远程接口	GPIB / USB
其他接口	D-sub 连接器，用于控制 LD 200N；ISO 7637-3 同轴输出
触发	1 x Trigger OUT，1 x Trigger IN
尺寸	19″ / 3 HU：449 x 154 x 557 mm；6 HU：449 x 287 x 557 mm；9 HU：449 x 420 x 557 mm
重量	25 kg / 29.2 kg / 35.4 kg
电源	115 / 230 VAC +10/-15%；50 – 60 Hz
保险丝	2 x 2 AT（230 VAC）/ 2 x 4 AT（115 VAC）
工作温度	10 … 35 °C
湿度	30 … 75%，无凝结
大气压力	860 … 1060 mbar
