Transient Emission Set

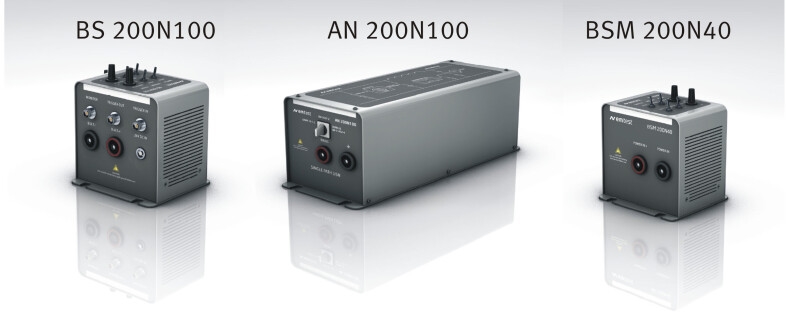

EM TEST 瞬态发射测试套装（Transient Emission Set）是一套易用的紧凑型测试装置。其小巧体积允许使用短连接，以满足 ISO 7637-2 规定的距离要求。按 ISO 7637-2 测量汽车瞬态发射需要一个电子开关、一个机械开关和一个人工网络（AN）。人工网络代表汽车线束的典型阻抗，AN 200N100 设计满足 ISO 7637-2、CISPR 25 / ISO 11452-4 与 CISPR 16-1-2 的要求。电子开关 BS 200N100.1 与机械开关 BSM 200N40 用于切断被测设备（DUT）的供电电压；BS 200N100.1 以 300 ns 的过渡时间实现可重复测试，适用于大多数快、慢应用。

BS 200N100.1 电子开关，60 VDC / 100 A
BSM 200N40 机械开关（继电器），12/24 VDC / 40 A
AN 200N100 人工网络，符合 ISO 7637-2、CISPR 25、CISPR 16-1-2
频率范围 100 kHz – 125 MHz
1000 V DC、250 V AC（最高 1 kHz）
紧凑套装，短连接满足 ISO 7637-2 规定距离

参数	数值
符合标准	ISO 7637-2；ISO 11452-4 / CISPR 25；CISPR 16-1-2
AN 200N100 – 频率范围	0.1 … 125 MHz
AN 200N100 – 工作电压	max. 1000 VDC / 250 VAC（最高 1 kHz）
AN 200N100 – 工作电流	max. 100 A DC / AC 连续
AN 200N100 – 涌入电流	max. 400 A @ 200 ms
AN 200N100 – 阻抗	5 µH / 50 Ω
AN 200N100 – 电感	5 µH ±10%，空芯线圈
AN 200N100 – 耦合电容	0.1 µF
AN 200N100 – 插入损耗	< 3 dB（DUT 至接收机输出）
AN 200N100 – 电源连接器	最高 100 A 高电流连接器（4 mm）；最高 32 A 安全实验连接器
AN 200N100 – RF 输出	有，BNC
AN 200N100 – 尺寸	318 x 126 x 122 mm（长 x 宽 x 高）
AN 200N100 – 重量	约 2.8 kg
BS 200N100.1 电子开关 – 工作电压	max. 60 VDC
BS 200N100.1 – 工作电流	max. 100 A 连续
BS 200N100.1 – 峰值电压	max. 1300 V
BS 200N100.1 – 压降	< 0.2 V @ 25 A；< 1.2 V @ 100 A
BS 200N100.1 – 过渡时间	300 ns ±20%（测试负载 50 µH / 0.6 Ω）
BS 200N100.1 – 保护	反向极性/短路保护，过压保护（压敏电阻），过流保护（120 A），过热保护
BS 200N100.1 – 尺寸/重量	90（113*）x 125 x 120 mm；1.3 kg
BSM 200N40 机械开关 – 工作电压	12 V / 24 V（max. 27 VDC），Pmax. 540 W
BSM 200N40 – 工作电流	max. 40 A DC @ 13.5 V；max. 20 A DC @ 27 V（阻性负载）
BSM 200N40 – 压降	典型 < 200 mV @ 20 A；典型 < 500 mV @ 40 A
BSM 200N40 – 继电器	银触点，典型 > 200000 次切换，到达寿命终点有声音提示
BSM 200N40 – 尺寸/重量	4 mm 安全实验连接器 max. 32 A；0.8 kg
