AR08G6-200

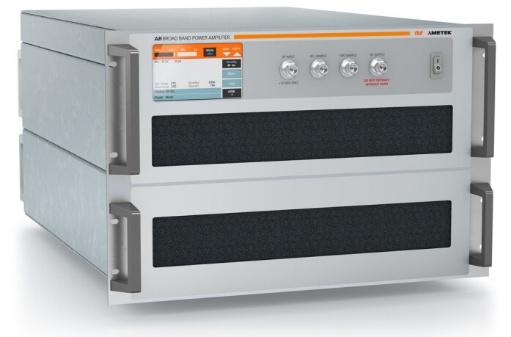

AR08G6-200是一款独立风冷式固态A类宽带功率放大器，工作频率范围0.8至6.0GHz，最小输出功率200W。该放大器具有宽带覆盖、高增益和优异线性性能，内置故障监测与保护电路，支持输入过驱动保护（超过10dBm）、过温保护和电源故障保护。前面板触摸屏可实时显示运行状态和故障信息，所有控制功能可通过GPIB/IEEE-488、RS-232、USB或以太网进行远程控制。100%失配容限设计，可在高VSWR、开路或短路等恶劣负载条件下安全工作，适用于EMC测试（军用、航空、汽车、商用）、辐射和传导EMC测试、5G NR测试、无线通信组件及子系统测试等应用。

200W连续波（CW）输出，频率范围0.8 – 6.0GHz
A类（Class A）设计
100%失配容限
内置故障监测与保护
远程控制：以太网、USB、GPIB、光纤串行、RS-232
模块化设计，便于维护和维修
低声学噪声
3年质保

应用领域：

EMC测试（军用、航空、汽车、商用）
辐射和传导EMC测试
通用、天线和组件测试
4G LTE、5G NR（FR1/FR2）、OFDM、PSK/QAM、Wi-Fi等

电气规格

参数	符号	最小值	典型值	最大值	单位
额定输出功率	PSAT	250	280	>320	W
额定输出输入功率	Pin	–	–	1 / 0	mW / dBm
3dB压缩点输出功率	P3dB	250	280	>320	W
1dB压缩点输出功率	P1dB	200	230	>250	W
工作频率	BW	0.8	–	6.0	GHz
小信号增益	–	53	–	–	dB
增益衰减调节（低于增益压缩时）	–	30	–	–	dB
平坦度（小信号，-20dBm输入）	ΔG	–	±2.0	±3.0	dB
输入阻抗	Zin	–	50	–	Ω
输入驻波比	VSWR	–	1.5:1	2.0:1	–
输出阻抗	Zout	–	50	–	Ω
三阶交调截点	IP3	–	+63	–	dBm
噪声系数	NF	–	12	–	dB
谐波失真（200W时）	H2,H3	–	-20	-18	dBc
杂散	–	–	-70	–	dBc
功耗	PD	–	–	2450	W

绝对最大额定值

参数	最小值	典型值	最大值	单位
RF驱动	–	0	+10	dBm
RF负载	–	1:1	∞	VSWR
RF负载反射	连接任意负载阻抗时均可无损坏或振荡工作（无需折返电路），100%
交流电源（单相）	90	–	264	VAC
交流电源频率	47	60	63	Hz
环境温度	+5	+25	+40	°C
存储温度	-20	–	+50	°C
海拔高度	–	–	2000	m
冲击/振动	MIL-STD-810G Method 514和516

机械规格

参数	典型值	单位
尺寸（宽×高×深），7U机架	48.3×31.1×61.5（19.0×12.2×24.2英寸）	cm
重量	50（110磅）	kg
冷却方式	强制风冷（自带风扇）	–
1米处噪声	60	dBA

连接器接口

功能	类型
RF输入	N型母头（50Ω）
RF输出	N型母头（50Ω）
RF采样	N型母头（50Ω，典型50dB）
IEEE-488（GPIB）	24针
RS-232	9针Subminiature D
以太网	RJ-45
USB 2.0	Type B
互锁	后面板BNC母头

法规合规

类型	标准
EMC	EN 61326-1
安全	UL 61010-1 / CAN/CSA C22.2 #61010-1 / CENELEC EN 61010-1
RoHS	指令2011/65/EU
出口分类	3A001

可选配置
