CMDM 8700共模/差模开关

　　您可以用四种不同的方法测量信号：

　　•“A线”

　　•“B线”

　　•“共模”

　　•“差模”

　　如果模式开关设置为“线路A”或“线路B”，则将直接测量输入A或B的不对称信号。目前未使用的线路将在内部以50Ω终止。(V-LISN)

　　如果开关设置在“共模”位置，则将测量两个输入的公共不对称分量。(T-，Delta LISN)

　　如果开关设置为“差模”，则CDMD 8700提取对称分量(共模电压)并将其发送至测量输出。(增量LISN)

　　为了保护测量接收器免受低频干扰(低于7 kHz)，在输出端有一个内置的高通滤波器。

　　使用不同操作模式的测量可以更容易地找到干扰源并采取措施消除干扰。

　　例如，为了抑制传导共模干扰，使用共模扼流圈并将旁路电容器接地。

　　当发生差模干扰时，需要在线路之间连接电容器。

　　具体指标：

　　Ø 频率范围: 9 kHz – 30 MHz

　　Ø 测量方式：A线、B线、共模、差模

　　Ø 连接器: BNC (50 Ohm)

　　Ø 材料：铝

　　Ø 尺寸(W×H×D)：105 x 49 x 120 mm

　　Ø 重量：490g

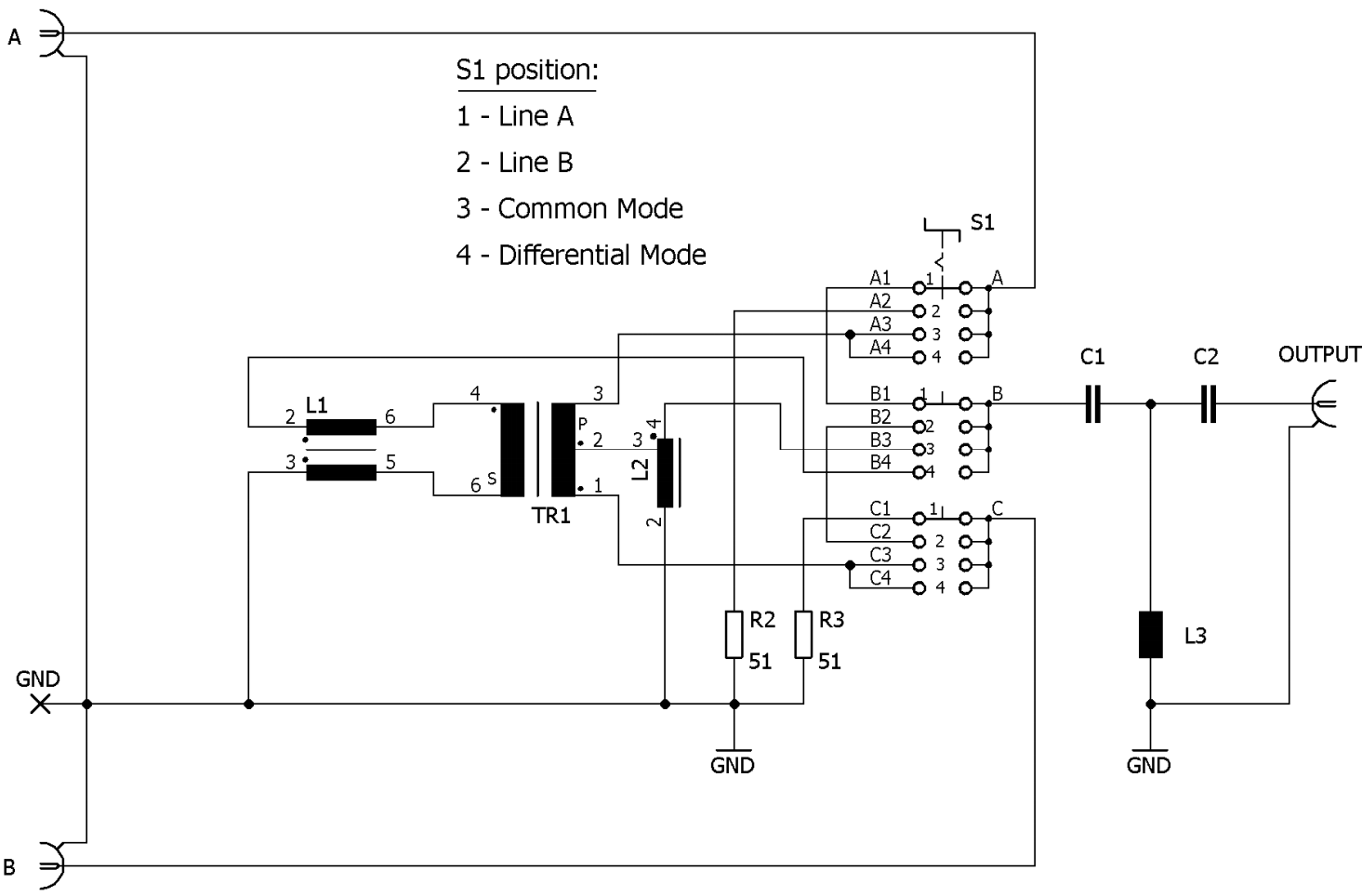

　　产品电路图：

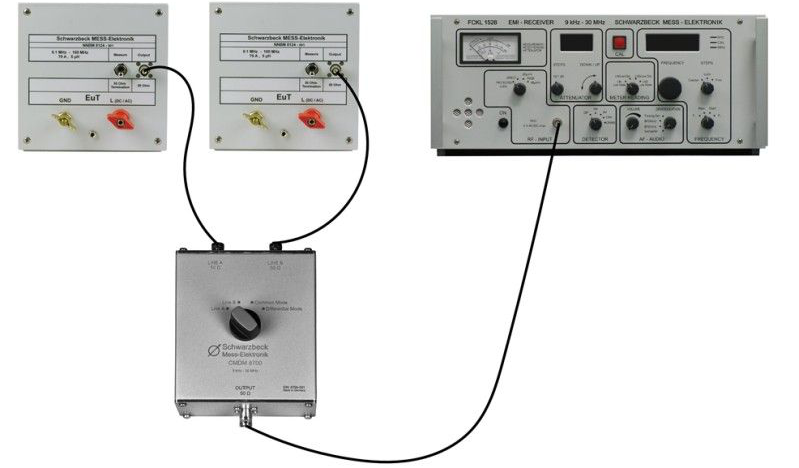

　　典型测量布局：

　　参数图谱：

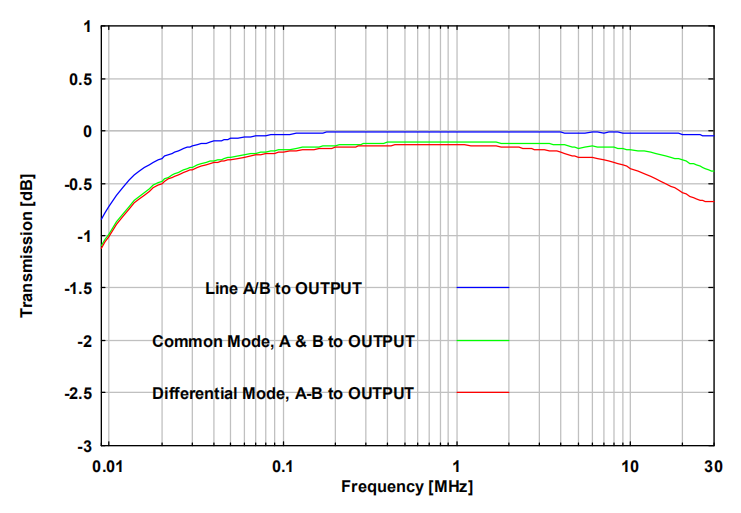

　　图1. 使用不同模式将输入A和B传输到输出

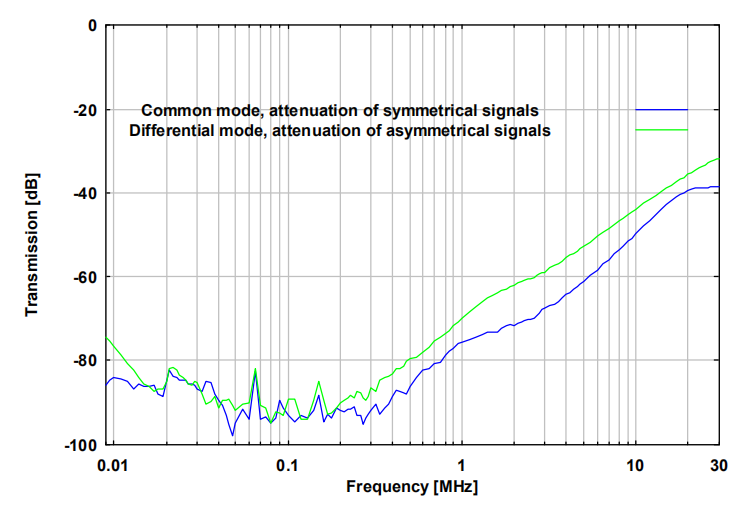

　　图2. 共模对称信号和差模非对称信号的衰减

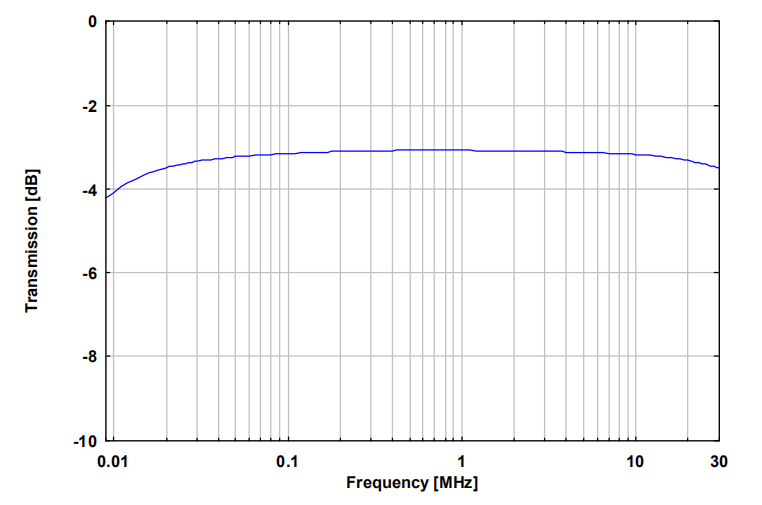

　　图3. 从A或B到共模输出的非对称信号的衰减,未使用的输入端接50Ω
