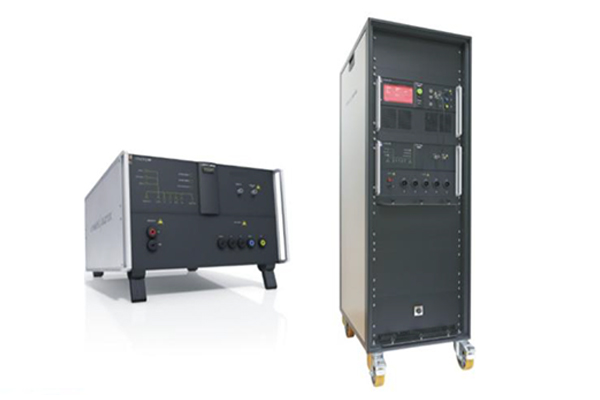

NX系列的三相耦合/去耦网络用于在直流线路或三相(4线或5线)电源系统上耦合EFT/Burst脉冲和浪涌脉冲，EUT电压可高达1000 VDC / 3 x 690 VAC。这包括对可再生能源领域(如光伏系统、风力发电站、电动汽车)使用的逆变器进行越来越普遍的测试。完全满足宽电流范围16A, 32A, 63A, 125A和200A的EUT。
自动耦合群脉冲和浪涌波形
电流32A, 63A, 125A和200A多种型号可选
电压可满足3 x 690 VAC /1000 VDC
具有耦合模式LED显示功能
具有自动选择浪涌阻抗功能
可实现EM TEST compact NX自动控制
具有铁路标准EN 50121选件
CDN概述
Burst
EN/IEC 61000-4-4,最大电压可达5.5kV
Surge
EN/IEC 61000-4-5,最大电压可达5kV
电流范围
＜32A:0A-32A
63A:＞32A-63A
125A:＞63A-125A
200A:＞125A-200A
CDN 3X480VAC(P-P)型号
型号
16A
NX5 bs-3-480-16
32A
NX5 bs-3-480-32
63A
NX5 bs-3-480-63
125A
NX5 bs-3-480-125
With additional current ranges*
＜32,63A
NX5 bs-3-480-63.1
＜32,63,125A
NX5 bs-3-480-125.1
＜32,63,125,200A
NX5 bs-3-480-200.1
CDN 3X690VAC(P-P)型号
NX5 bs-3-690-16
NX5 bs-3-690-32
NX5 bs-3-690-63.1
NX5 bs-3-690-125.1
NX5 bs-3-690-200.1
铁路行业CDN
铁路行业CDN概述
耦合
满足标准EN 50121内置0.5 µF / 40Ω模块
群脉冲Burst
满足标准EN/IEC 61000-4-4,脉冲电压可达5.5.kV
浪涌Surge
满足标准EN/IEC 61000-4-5,脉冲电压可达5kV
NX5-R bs-3-480-16
NX5-R bs-3-480-32
NX5-R bs-3-480-63.1
NX5-R bs-3-480-125.1
NX5-R bs-3-480-200.1
Models with additional current ranges*
NX5-R bs-3-690-63.1
NX5-R bs-3-690-125.1
NX5-R bs-3-690-200.1
CDN 3X690 VAC(P-P);1000VDC
NX5-R bs-3-690-63.3
NX5-R bs-3-690-125.3
NX5-R bs-3-690-200.3
铁路行业手动CDN
PCN 7-R s-1
手动耦合网络，
7kV浪涌脉冲
EUT 最大电压690VAC
耦合：0.5 uF / 40Ω
退耦：发生器内置
NX5 BS-3-480-16
3相CDN
满足EN/IEC 61000-4-4和EN/IEC 61000-4-5
群脉冲达到5.5kV
浪涌达到5kV
EUT 供电
3 x 480 V, 16 A, 50/60 Hz
连接器
输入:MC 4mm安全端子
输出：MC 4mm安全端子
尺寸规格
尺寸：19英寸/6HU,448x286x500mm
重量：约30kg
NX5 BS-3-480-32
3 x 480 V, 32 A, 50/60 Hz
重量：约45kg
NX5 BS-3-480-63
3 x 480 V, 63 A, 50/60 Hz
输入:CEE 480/63
输出：MC 6mm安全端子
尺寸：RAC 25 IEC
重量：约100kg
NX5 BS-3-480-125
3 x 480 V, 125A, 50/60 Hz
输入:CEE 480/125
重量：约200kg
NX5 BS-3-480-63.1
3 x 480 V, 63A, 50/60 Hz
<32 A, 63 A
尺寸：RAC 34 IEC
NX5 BS-3-480-125.1
<32 A, 63 A，125A
重量：约180kg
