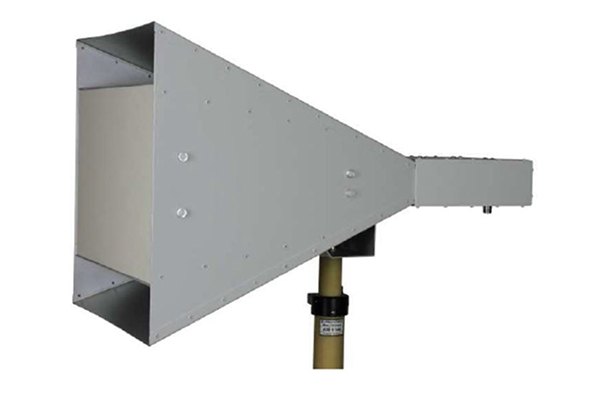

宽带喇叭天线BBHA9120J是一个用于频率范围在800MHz-6.2GHz的线性极化高增益天线。
增益从1GHz的 11dBi上升到更高频率的20 dBi。
频率范围
800 MHz … 6.2 GHz
各向同性增益
min 11dBi (f>1GHz)
天线系数
见下列数据
标称阻抗
50 Ω
最大驻波比SWR
<2.3 (f > 1 GHz)
典型驻波比SWR
1.3 (f > 1 GHz)
极化方向
线性
3dB典型波瓣宽度(E-Plane)
48° .. 11°
3dB典型波瓣宽度(H-Plane)
48° .. 12°

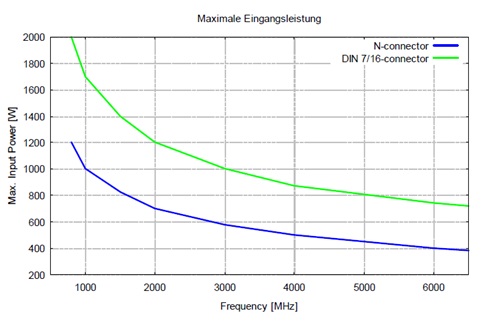

最大输入功率
N型连接器（母）
1 kW @ 1 GHz
选件：7-16型连接器（母）
1.7 kW @1 GHz
中心安装孔位
3/8“ + M12
宽*长*高
680 x 435 x 440 mm
重量
7.6kg
各种参数曲线图如下：

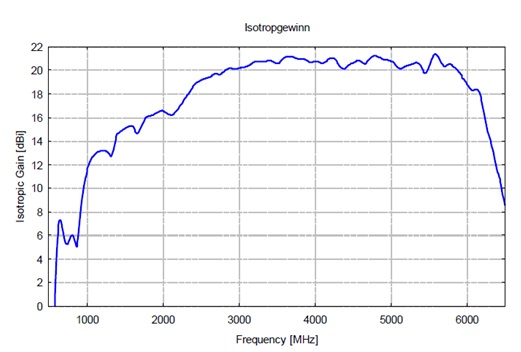

天线增益

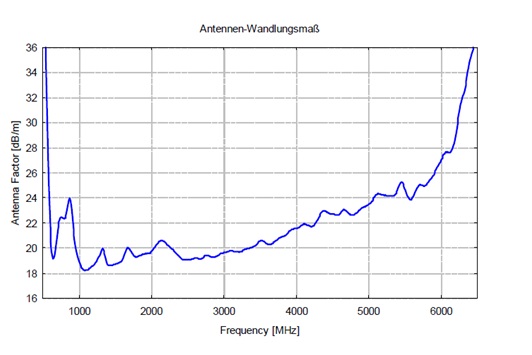

天线因子

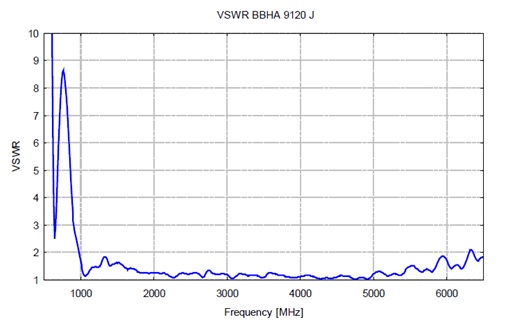

驻波比

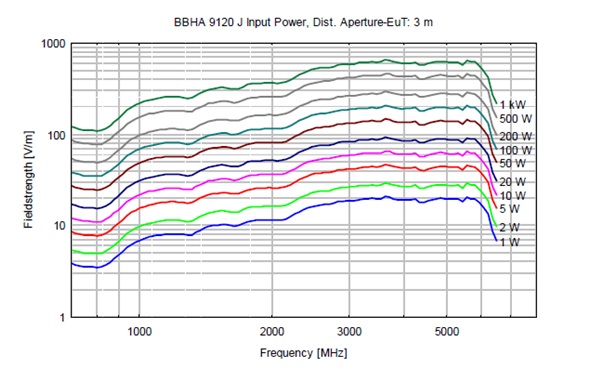

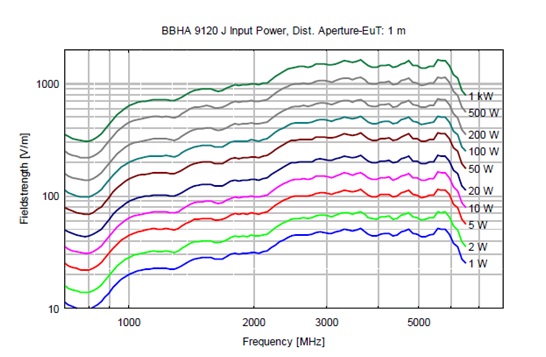

典型的P9120J天线顶部产生的场强(没有调制，N型连接器上的输入功率，无反射的暗室环境条件)
