测试头VDHH 9502

　　测量程序：

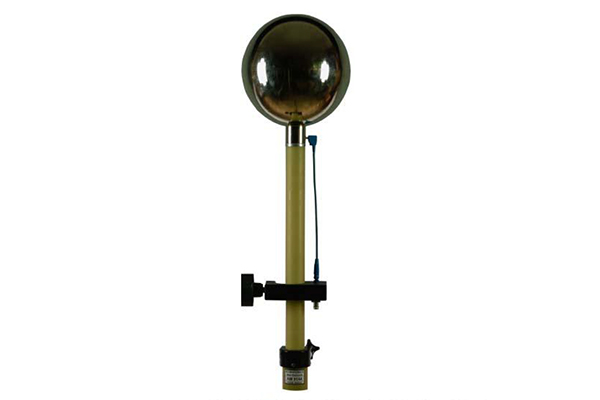

　　Van der Hoofden测试头由三个部件组成：一个直径210 mm 的导电球体，1条300mm 长的连接电缆，1个用于EMI接收机的保护网络。

　　测试头上有3/8”的内螺纹，能方便地安装到高度可调的三脚架上。保护网络由安装夹具固定在三脚架的伸缩杆上，通过一根300mm的电缆与测试头相连，电缆配有4毫米香蕉插头，带保护网的夹具必须固定在头部下方的伸缩杆上。

　　AM 9144与选项“非常短”是一个完美的支架系统，允许高度设置范围为0.8-1.4 m。根据IEC62493，最低要求高度为0.8 m， AM 9144允许以伸缩方式连续调整高度至1.4 m。添加固定长度为0.6m和1.2 m的延长杆，可以连续调整0.8m到3.2 m的范围。

　　EMI接收机测量50Ω的电压，必须连接到支架夹上的BNC连接器。为了确定灯具是否符合标准，测量的电压必须转换成感应电流密度。测量的密度必须用允许的密度表示，并且必须求和。结果是一个称为F的因子。如果F不超过0.85，则DUT符合要求。这些计算很容易集成到Messbase软件中。可使用以下接收器类型执行测量：FCKL 1528、FMLK 1518、FCLE 1535。如果使用不同类型的接收器，或者如果Messbase软件不可用，“Van der Hoofdenest”程序可用于根据测量电压计算F。

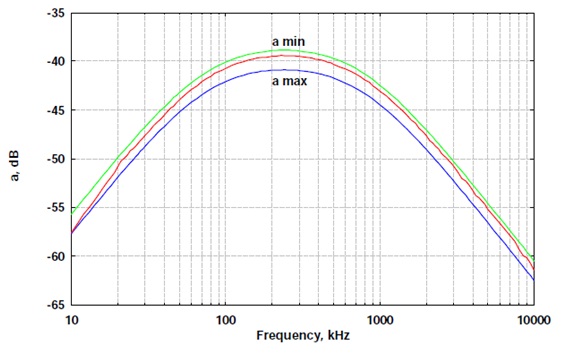

　　保护电路的典型传输，包括校准测量装置的容差限制。

　　保护电路的输出图

　　根据IEC 62493使用SchwarzbeckMessbase软件进行测试，按照IEC 62493 ，接收机的测试参数如下：

　　1. BandA(20kHz – 150kHz)：峰值检波器，220 Hz 步长，直接输入，低失真，测试时间100 ms，带宽200 Hz 。

　　2. Band B(150 kHz – 10 MHz)：峰值检波器，10 kHz 步长，直接输入，低失真，测试时间20 ms，带宽9 kHz 。

　　测试时，对接收机不调用任何天线因子文件，分别测量band A 和band B，得到电压的测量结果。注意，可能的误差来源：由于每个波段必须使用不同的测量时间，因此必须对波段A和波段B分别进行测量。

　　测量完成并保存后，可以计算因子F。要执行计算，必须将位置1和2上的测量值加载到Messbase软件中。波段A或波段B是否加载到位置1或2并不重要。

　　之后，必须单击任务栏上的按钮。在计算过程中，将波段A和波段B测量值合并，计算因子F并将其输入最后一条注释行。最后保存测量结果。

　　用独立软件计算F因子

　　如果Messbase软件不可用或使用了不同的仪表，则可以使用可下载软件“Van der Hoofden Test”。它允许根据测量的电压计算F。数据必须具有以下格式：

　　Frequency1,Level1

　　… …

　　… …

　　FrequencyN,LevelN

　　频率单位是kHz，电平单位是dBμV。

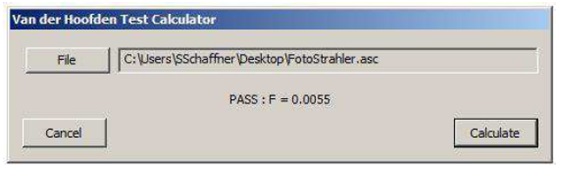

　　单击按钮“File” ，选择电压文件，单击“calculate” ，就能得到F因子值：

　　特别是对于R&S的测量接收机，需要专用软件Van_der_Hoofden_Test_RSFormat.exe. 包括一个示例文件。该软件与Windows XP和Windows 8一起工作，Windows Vista和Windows 7需要额外安装“vcredit_x86.exe”和“vcredit_x64.exe”, 此文件可从Microsoft支持网页下载。
