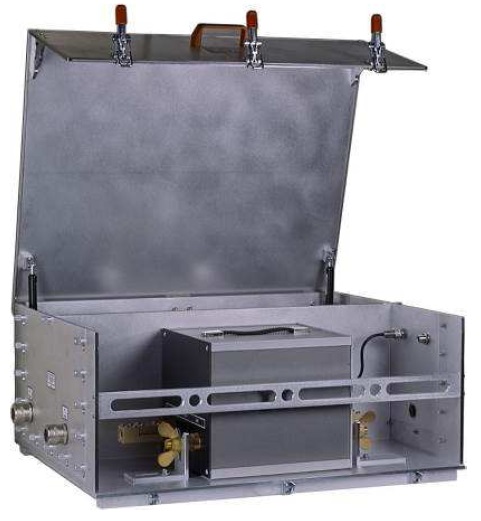

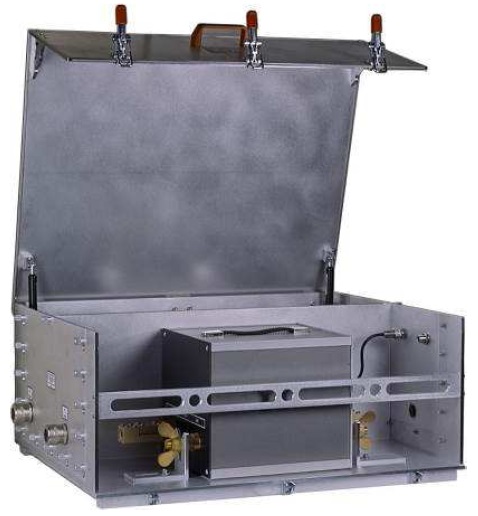

HVSE 8601屏蔽外壳是为了满足电动汽车及混动汽车高压LISN测试所设计的，其意义是为了增强高压LISN的屏蔽性能，铝制外壳带有三个快速锁紧装置，允许快速打开或关闭屏蔽罩，前后面板都设计有快速安装屏蔽电缆。
前面板安装接口
4 x N female
RF HV+, RF HV-,
2 x AUX (e.g. for CurrentClamp)
HV+, HV-
后面板安装接口
材质
铝
重量
24kg
内部尺寸
480 x 635 x 250 mm
外形尺寸
505 x 650 x 290 mm
屏蔽性能
typ. > 100 dB
适用型号
NNHV 8123-800
接口说明：
前面板上有四个射频连接器，两个用于测量来自于HV+和UV-的干扰电压，第三个和第四个AUX接口可以用于连接电流探头。
屏蔽外壳配有导电衬垫以保证良好的屏蔽性能，通常屏蔽电缆的屏蔽层和屏蔽罩良好接触形成屏蔽，快速接头能够确保测试电缆可靠快速安装。

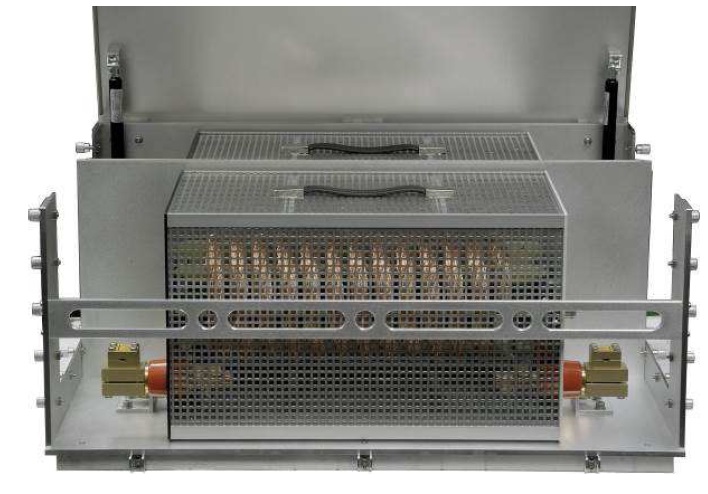

在屏蔽罩内部有四个铝制接地安装端子，确保LISN能够可靠接地。
定货信息：
屏蔽罩
HVSE 8601
一对法兰盘（800A馈通）
Opt. 8601-800
电缆截面积：19-27 mm2
高压电缆直径（屏蔽罩内）：120-150 mm
HV电缆扳手规格：43 mm
