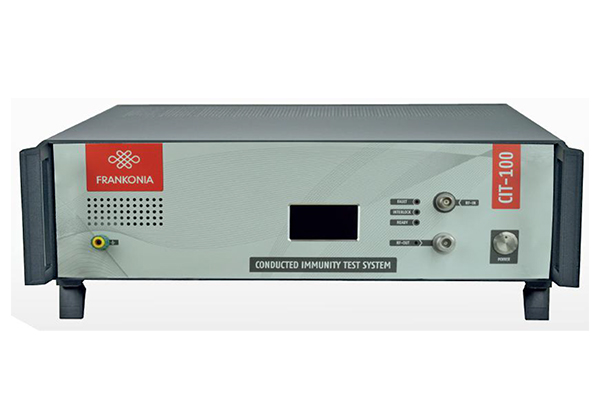

CIT-100是一套完整的传导抗扰度和大电流注入抗扰度测试系统，其完全满足IEC/EN 61000-4-6、ISO 11452-4、MIL-STD 461、CS114及类似标准。其内置一个4kHz – 1.2 GHz信号源，一个4kHz – 400 MHz, 25 / 75 W功放，4kHz – 1.2 GHz三通道功率计，用来监测前向反向功率，内置定向耦合器，以及测试软件。
RF信号源
两通道输出
2 x SMA
频率范围
4 kHz to 1.2 GHz
频率分辨率
1 Hz
输出等级量程
0 to -63 dBm
输出分辨率
0.1 dB
噪声
< 30 dBc
振幅内置
0 – 100%, resolution 1%
振幅外置
0-100%, max. Amplitude 1V=100%,
BNC jack
脉冲调制内部
5-95%, resolution 1%
脉冲调制外部
DC…1MHz, 3,3/5V CMOS/TTL, BNC jack
LF信号源
接口
BNC
1Hz~100kHz
0.1Hz
波形
正弦波/方波/三角波
幅值
0…1 V
RF电压表1（用于校准）
量程
-40 to +30 dBm
RF电压表2&3（前向反向功率）
-40 to +33 dBm，最大可达40dBm
EUT-Monitor端口
输入电压
0-10 V
分辨率
2.5 mV
输入阻抗
100 k
EUT-failed
3.3/5V CMOS/TTL level
检测方式
状态检测或临界控制
功放
型号
CIT-100/25
CIT-100/75MIL
CIT-100/75
100kHz-250MHz
(4) 1 0kHz-250 (400) MHz
100kHz-400MHz
功率
25W
75W
1dB压缩点功率
20W
50W
增益
46dB
51dB
平面度
± 1.5 dB maximum
额定输入功率
1 mW / 0 dBm
输入输出阻抗
50 Ω
VSWR
1.5:1 max
谐波
<- 20 dBc @ 20 W
<- 20 dBc @ 50 W
typ. 5 dB
typ. 7 dB
