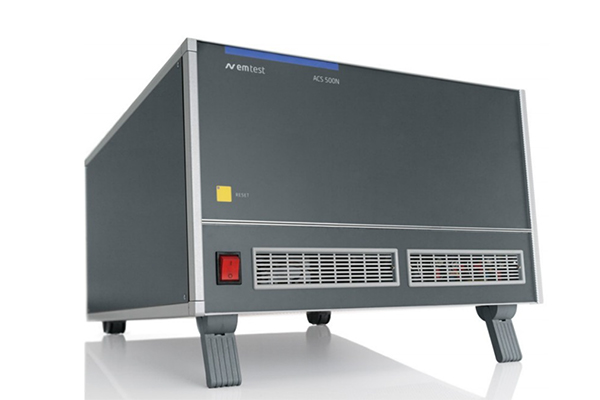

ACS 500N6单相交流电压源

　　ACS 500N6 是一个单相交流电源，专门用于谐波和闪烁测试。它满足EN/IEC 61000-3-2、EN/IEC 61000-3-3 和 JIS C 61000-3-2 标准要求，能够为测试提供标准所要求的完美而稳定的正弦电压信号。无论电源的供电频率如何，或者即便电压不稳，都不影响它完成全兼容的谐波和闪烁分析。

主要特点：

　　频率范围 10 Hz – 80 Hz

　　输出功率最大 6,000 VA

　　输出电压最大 300 V

　　可承受大能量冲击电流

　　可通过 RS 232 接口由 DPA 500N 谐波和闪烁分析仪进行远程控制

符合标准：

　　EN 61000-3-2

　　EN 61000-3-3

　　IEC 61000-3-2

　　IEC 61000-3-3

　　JIS C 61000-3-2

优点：

　　用于谐波和闪烁测量的正弦电压

　　按照标准要求，谐波和闪烁测试需要一个纯净的交流源。无论负载情况如何，ACS 500N6 都可以保证输出失真率低于 0.1% 的正弦电压。即便负载发生变化，电压稳定度也可以保持为 0.1%。

　　无论在何种供电条件下，ACS 500N6 都能按照标准要求提供纯净、稳定的正弦电压信号及频率。其功率能够达到6,000 VA，依据 EN / IEC 61000-3-2，EN / IEC 61000-3-3 和 JIS C 61000-3-2 标准的测试要求，可以对不超过 16 A 的被试设备进行测试。

　　ACS 500N6 交流电压源具有过热、过流、过压和欠压保护功能。

　　EM TEST DPA 500N 系列谐波和闪烁分析仪可以经由RS232 接口，通过测试软件 dpa.control 对 ACS 500N6实现远程控制。

输出
电压范围	0 V – 300 V 交流
电压分辨率	0.025 % (12 bit)
输出频率	10 Hz – 80 Hz 106 kPa (1,060 mbar)
频率分辨率	0.02 Hz
频率精确度、稳定度	100 ppm
输出功率	6,000 VA
输出接头	香蕉插头
输出电流，50 Hz	连续:最大 24 A 均方根值(最长 3 s): 47 A 重复峰值: 200 A
输出电流，60 Hz	连续:最大 24.9 A 均方根值(最大 3 s): 47.9 A 重复峰值: 200 A
调整
电压监测	内置或外置，4 线
总谐波失真	低于 0.1 %
输出电压稳定度	优于 0.1 %
输出电压精确度	优于 0.5 %
最大电压补偿	5% f.s.
保护	过流保护过热保护过压保护欠压保护
输入
供电电压	3×400 V (3P，N，PE)
输入电流	32A (16 A/27 A，中性)
线频率	45 Hz – 65 Hz
保险丝	3×16 A （内部）
接头	CEE 型，32 A
环境要求
温度	0°C – 35°C
相对湿度	80 %，无冷凝
控制
接口	RS 232、9针 SubD
外观
尺寸	19″ / 6HU
重量	40 kg
体积	287 mm x 449 mm x 500 mm
选件
DPA 500N	16 A 谐波和闪烁分析仪
MRAC 25	25 HU 系统机柜，含安全电路
其他型号
ACS 500N3	3 kVA 交流电压源
输出功率	3,000 VA
输入电压/电流	230 V (L，N，PE)，16 A
输出电流，50Hz	连续：最大 12.1 A 均方根值（最大 3s）：21.8 A
输出电流，60Hz	连续：最大 12.5 A 均方根值（最大 3s）：22 A
