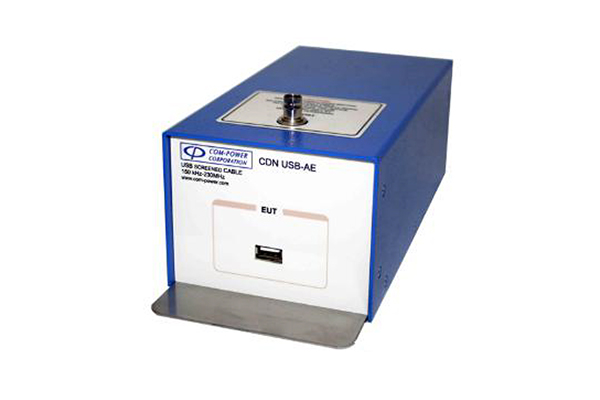

CDN-USB-AE耦合/去耦网络

　　频率范围：150kHz～230MHz

　　最大输入电压：40V

　　线数：8线

　　应用：适用于带有Type A型的USB线缆

　　额定电流：1A

　　额定电压：30Vac，30Vdc

　　连接器(RF端)：50Ω，BNC(f)

　　EUT/AE端连接器：EUT: Type A，AE: Type B

　　共模阻抗：150kHz～26MHz，150Ω (±20Ω)

　          　26MHz～80MHz，150Ω (+60Ω/-45Ω)

　　          80MHz～230MHz，150Ω (±60Ω)

　　分压系数：9.5dB(+2dB/-1dB)

　　尺寸：215×114×88 mm

　　重量：0.9kg

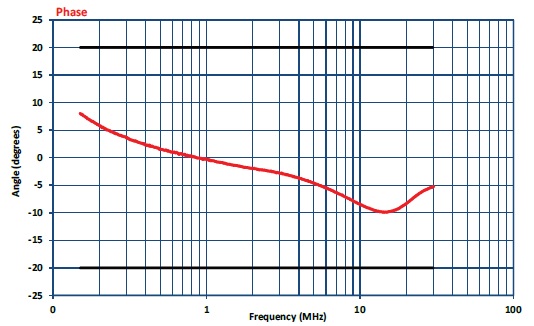

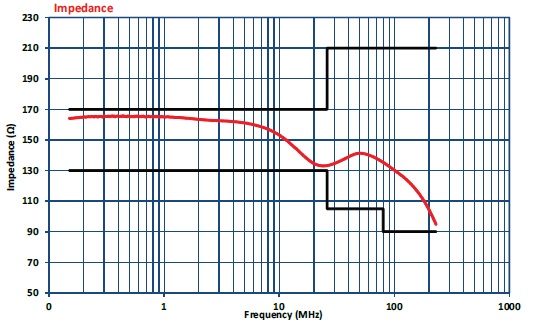

　　参数图表：

　　校准件：

　　ADA-USB-AE：短路适配器

　　ADA-515-2：150Ω/50Ω适配器

　　TEP-050：50Ω终端阻抗
