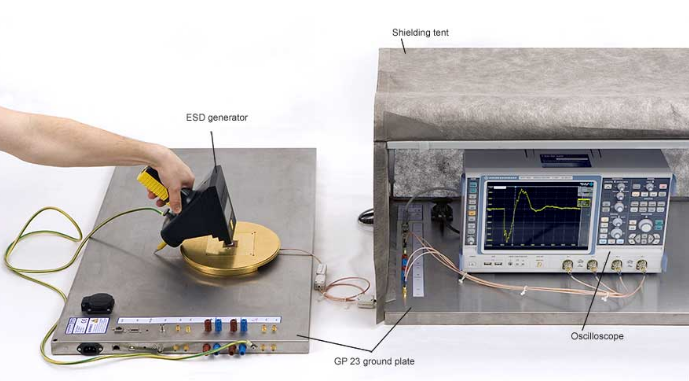

该静电放电测量装置是用来测量静电放电发生器的电场和磁场的。除测试脉冲外，ESD发生器还会产生电场和磁场干扰。因此，对于测试脉冲，这些干扰场会影响被测设备。在工作场所设置静电放电测量场，可以在将静电放电发生器位置改变为现场测量系统的同时，对附加的静电放电发生器场进行测量。了解静电放电发生器的电磁干扰场的强度和局域分布是抑制干扰的重要手段。

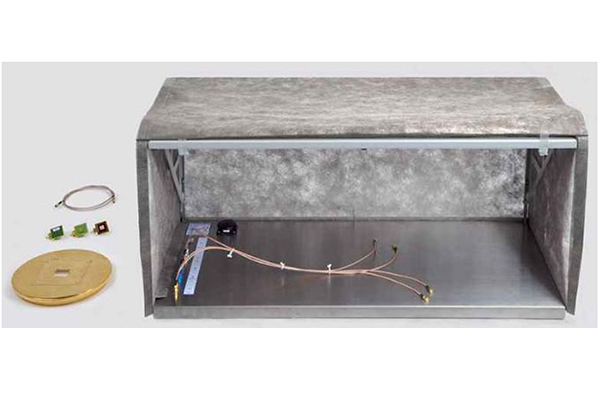

MP ESD Field set 包含以下附件：
应用
1. BPM 02 磁场计
频率范围
500 kHz～3 GHz
示波器校正
1.26 ∙ 106 ∙ ∫UAV dt
频谱分析仪校正
B/dB (µT): u / dB(µV) +122 – 20 log_10 (ω/Hz)
B/dB (µT): u / dB(µV) + 122 – 16 – 20 log_10 (f/Hz)
2. EPM 02 电场传感器
3 GHz
测量输出
50 Ω, SMB
E [V/cm]: 3,55 ∙ 1012 ∙ ∫UAV dt
E/dB(µV/cm): u / dB(µV) + 251 – 20 log_10 (ω/Hz)
E/dB(µV): u / dB(µV) +251 -16 – 20 log_10 (f/Hz)
最大射频场强
< 1 kV/cm
最大脉冲场强
< 100 kV/cm
3. EFM 04 电场传感器
1 MHz～3 GHz
E [V/cm]: UAV ∙ 20 ∙ 10³
dE/dt [V/cm ∙ s]: 20 ∙ 103 ∙ dUAV / dt
E [V/cm]: UAV + 86 dB
dE/dt [V/cm ∙ s]: UAV + 86 dB + 20 ∙ log ω
1 kV / cm
100 kV / cm
