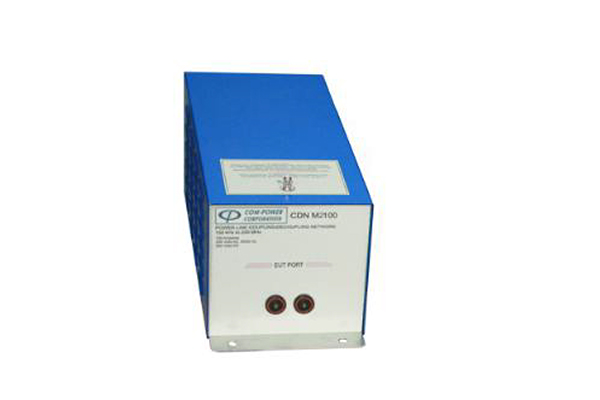

CDN-M2100耦合/去耦网络

　　频率范围：150kHz～230MHz

　　线数：2

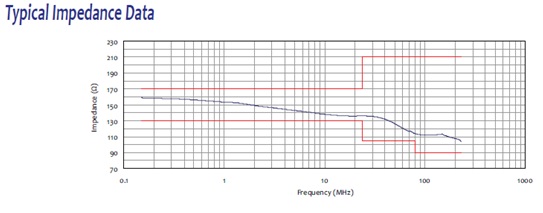

　　共模阻抗：150kHz～24MHz，150Ω (±20Ω)

　　          24MHz～80MHz，150Ω (-45Ω/+60Ω)

　　          80MHz～230MHz，150Ω (±60Ω)

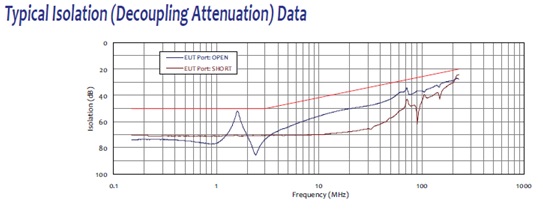

　　隔离度：150kHz～1.5MHz，20～45dB

　　        1.5MHz～230MHz，45～20dB

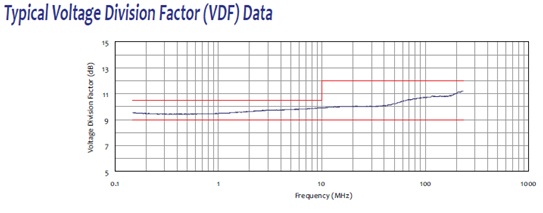

　　分压系数：9.5dB(150kHz～10MHz，-0.5/+1dB;10MHz～230MHz，-0.5/+2.5dB)

　　电流：100A

　　电压(最大)：250Vac，350Vdc(线-地)

　　最大射频电压：40Vrms，152dBuv

　　输入/输出连接器(电源端)：多触点ID/S6AR-N-B4S

　　连接器(RF端)：50Ω，BNC(f)

　　尺寸：525×179×179 mm

　　重量：5.9kg

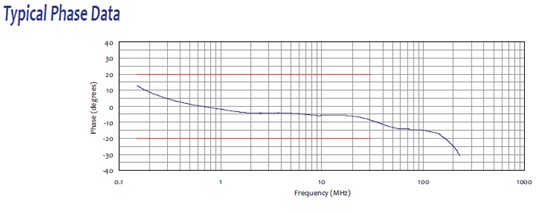

　参数图表：
