CDN C50E用于标称传输线阻抗为50欧姆的同轴线缆。EUT和AE端口配有50ΩBNC型同轴连接器。射频端口还配有一个50ΩBNC型同轴插孔。
频率范围：150kHz～230MHz
最大输入电压：40V(152dBuv)
应用：适用于传输线阻抗为50Ω的同轴线缆
额定电流：1A
额定电压：310Vac，440Vdc
连接器(RF端)：50Ω，BNC(f)
EUT/AE端口连接器：50Ω，BNC(f)

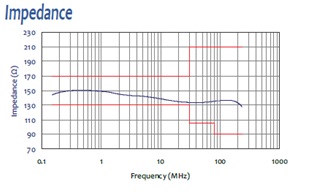

共模阻抗：150kHz～30MHz，150Ω (±20Ω)
30MHz～80MHz，150Ω (+60Ω/-45Ω)
80MHz～230MHz，150Ω (±60Ω)

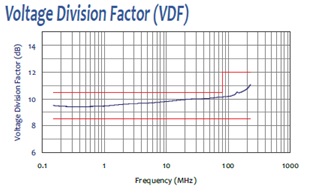

分压系数：150kHz～80MHz，9.5dB(±1dB)
80MHz～230MHz，9.5dB(+2.5/-1dB)

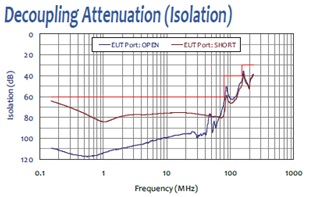

隔离度：150kHz～80MHz，>60dB
80MHz～150MHz，>40dB
150MHz~230MHz，>30dB
不对称插入损耗：最大3dB
重量：2.8kg

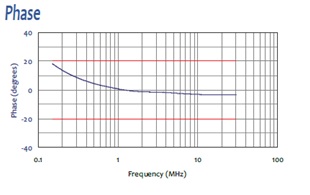

参数图表：
