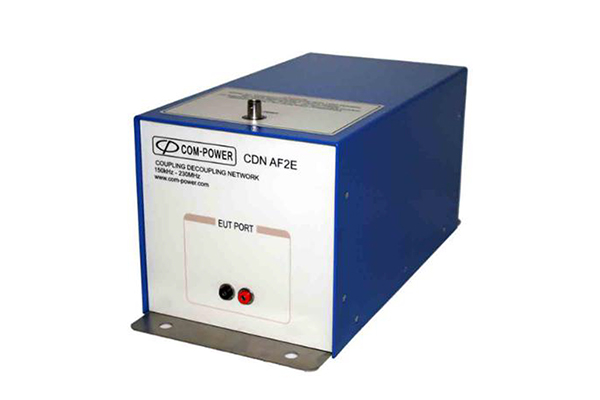

AF系列耦合/去耦网络根据EN 61000-4-6设计用于传导抗扰度试验中的非屏蔽非平衡线线缆测试。CDN AF2E适用于2线非屏蔽非平衡线缆，将干扰信号耦合到被测线缆中。
频率范围：150kHz～230MHz
最大输入电压：40V
线数：2线
应用：适用于2线非屏蔽非平衡线缆
额定电流：5A
额定电压：311Vac，440Vdc
连接器(RF端)：50Ω，BNC(f)
I/O连接器：2mm带保护套香蕉头
共模阻抗：150kHz～26MHz，150Ω (±20Ω)
26MHz～80MHz，150Ω (+60Ω/-45Ω)
80MHz～230MHz，150Ω (±60Ω)
分压系数：9.5dB(+3/-1dB)
尺寸：152×152×330 mm
重量：2.3kg

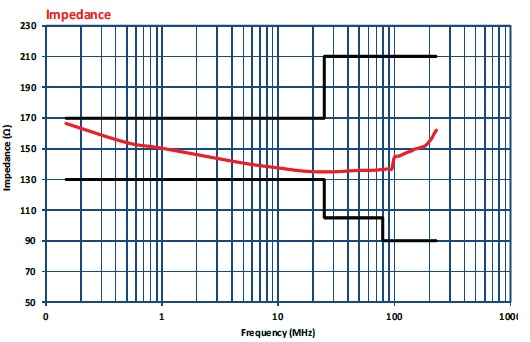

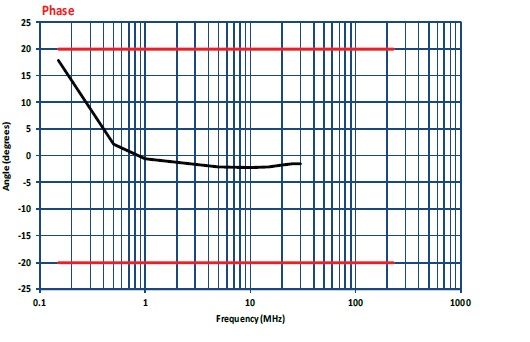

参数图表：
校准件：
ADA-AF2E：短路适配器
ADA-515-2：150Ω/50Ω适配器
TEP-050：50Ω终端阻抗
