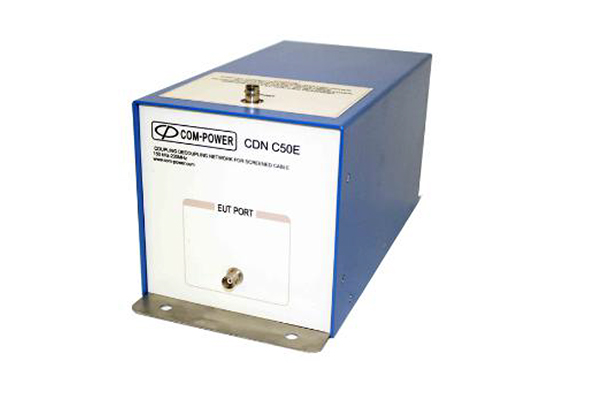

ISN/CDN-C50E阻抗稳定网络

　　频率范围：150kHz～30MHz(作为ISN使用时)

　　150kHz～230MHz(作为CDN使用时)

　　最大输入电压：40V(152dBuv)

　　应用：适用于传输线阻抗为50Ω的同轴线缆

　　额定电流：1A

　　额定电压：310Vac，440Vdc

　　连接器(RF端)：50Ω，BNC(f)

　　EUT/AE端口连接器：50Ω，BNC(f)

　　共模阻抗：150kHz～30MHz，150Ω (±20Ω)

　　          30MHz～80MHz，150Ω (+60Ω/-45Ω)

　　          80MHz～230MHz，150Ω (±60Ω)

　　分压系数：150kHz～80MHz，9.5dB(±1dB)

　　          80MHz～230MHz，9.5dB(+2.5/-1dB)

　　隔离度：150kHz～80MHz，>60dB

　　        80MHz～150MHz，>40dB

　　        150MHz~230MHz，>30dB

　　不对称插入损耗：最大3dB

　　重量：2.8kg

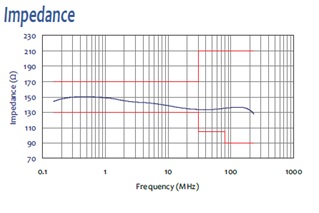

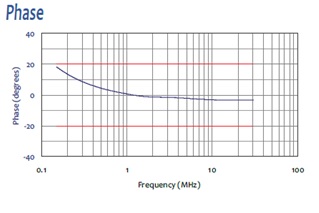

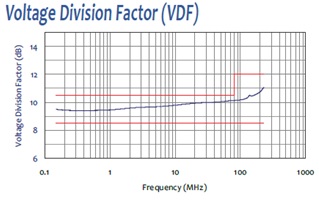

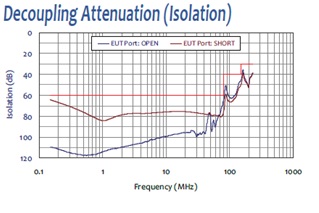

　　参数图表：
