CIT-1000 传导敏感度测试系统

　　CIT-1000是一个完整的射频抗扰度测试系统，满足IEC/EN61000-4-6、ISO11452-4要求的BCI、MIL-STD461 CS114和类似的标准，就像著名的CIT-10。信号发生器、功率放大器、射频功率计、定向耦合器和控制软件都放在一个机箱里。CIT-1000是一台功能更强大和配置使用更灵活的产品。

主要特点：

　　信号发生器、定向耦合器和射频电压表的频率扩展到1.2GHz，选件可用于IEC/EN61000-4-3辐射抗扰度测试

　　可外部连接功率放大器用于IEC/EN61000-4-3辐射抗扰度测试

　　可通过集成触摸屏PC独立操作

　　集成3个定向耦合器(1个用于测试电平，另外两个用于测试前向和反向功率)EUT 状态可自动检测

　　具有BCI注入钳温度的控制和显示温度测量输入端口

　　强大的射频功率放大器模块兼容性

　　通过外部设备“CIT-4K”，将MIL-STD461测试的频率扩展到4kHz，并配备250W功率放大器

　　通过“Helia”-设备软件(包含)或通过可选的“PROVE-EMC”系统软件进行操作

　　所有集成设备，如信号发生器、射频电压表和功率放大器，也可以通过输入/输出连接器单独使用。

具体指标：

射频信号发生器
频率范围	4KHz-1.2GHz
频率分辨率	1Hz
输出电平范围	-63dBm-0dBm
输出电平分辨率	0.1dB
谐波	＜-30 dBc
寄生	< 45 dBc
调幅（内部）	0-100%,分辨率1%
调幅（外部）	0-100% , 最大幅度1V=100%, BNC
脉冲调制（内部）	占空比5-95%,分辨率1%
脉冲调制（外部）	DC-1MHz, 3.3/5V CMOS/TTL, BNC
射频功放
频率范围	功率	增益	失真
100KHz-250MHz	25W	46dB	＜-20dBc @ 50W
100KHz-400MHz	75W	51dB±1.5dB	＜-20dBc @ 50W
100KHz-250MHz	25W	46dB±1.5dB	＜-20dBc @ 20W
输入阻抗	50Ω，VSWR＜1.5：1
输出阻抗	50Ω
LF 信号源(调制)
输出端口	BNC
频率范围	1Hz-100KHz
频率分辨率	0.1Hz
输出电压	0-1V
信号	正弦波/方波/三角波
射频电压表1（测试电平）
频率范围	4KHz-1.2GHz
测量范围	-40dBm-+30dBm
端口	BNC
射频电压表2+3（前向和反向功率）
频率范围	4KHz-1.2GHz
测量范围	-40dBm-+33dBm,耦合因子40dB（典型值）
端口	2xSMA
EUT-失效输入
输入信号	3.3/5V CMOS/TTL电平
触发方式	状态或边沿触发
温度测量	10-100°C(1039-1385 ) 分辨率<1°C(PT1000)
EUT-监测输入
输入电压	0-10V DC
分辨率	2.5mV
输入阻抗	100 kΩ
接口类型
USB2.0	USB-B
LAN,100Mbit	RJ45
GPIB(选件)	并口
数字 I/Os
输出	4 Bit数字输出,5V CMOS/TTL
输入	4 Bit数字输入,5V CMOS/TTL
互锁
关闭条件	R<1kΩ

射频功放型号	25W	75W Namur	75W	180W
频率范围	100KHz-250MHz	(4)10KHz-250(400)MHz	100KHz-400MHz	1MHz-400MHz
输出功率	25W	75W 10W:4kHz-10kHz 最小20W:250MHz-400MHz	75W	180W
线性度 @1dB压缩点	20W	50W	50W	100W
增益	46dB	51dB	51dB	56dB
平坦度	±1.5dB最大
输入/输出阻抗	50Ω
输入驻波比	VSWR＜1.5:1
谐波	<-20 dBc @ 20W	<-20 dBc @ 50W	<-20 dBc @ 50W	<-20 dBc @ 100W
噪声系数	典型值5 dB	典型值7dB	典型值7dB	—
寄生输出	<-75 dBc @ 10 W

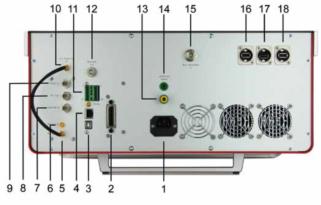

CIT-1000后面板图片

1	电源线插头	10	功放输入
2	GPIB	11	插座连接器
3	PC(USB)	12	监控输出
4	LAN(RJ45)	13	人工手
5	RF 信号源输出1（SMA）	14	接地端子
6	RF 信号源输出2（SMA）	15	外部功放输入（N）
7	AM 外部输入（BNC）	16	USB1
8	音频输出（BNC）	17	USB2
9	脉冲调制输入（BNC）	18	外部显示（HDMI）
