5000a225d

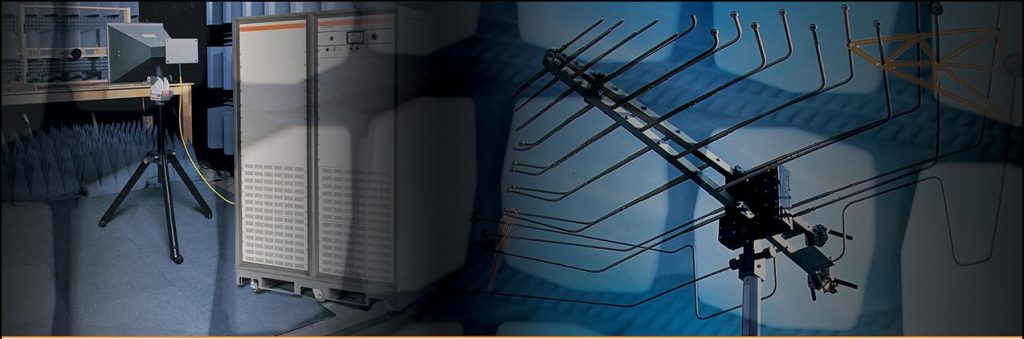

5000a225d是一款自包含、风冷、固态宽带功率放大器，采用Class A设计，在10kHz~225MHz频率范围内提供至少5000W的输出功率。该放大器具备100%失配容限，内置故障监测和保护电路，支持以太网、USB、GPIB、光纤串口、RS-232等多种远程控制接口。模块化设计便于维护和维修，低噪声运行，提供3年质保。适用于EMC测试（军用、航空、汽车、商业）、辐射和传导EMC测试、通用天线和组件测试，以及4G LTE、5G NR、OFDM、PSK/QAM、Wi-Fi等现代通信测试。

核心特性：

5000 W CW, 10 kHz – 225 MHz
Class A设计
100%失配容限
Built-in fault monitoring and
protection
Remote control: Ethernet, USB, GPIB,
fiber-optic serial, RS-232
Modular design for easy maintenance
and service

应用领域：

EMC (military, aviation, automotive,
commercial)
辐射和传导EMC测试
General purpose, antenna, and
component testing

电气规格：

参数	数值
Rated Power Output (0.01 – 100MHz)	PSAT 5000 5500 >6000 W
Power Output @ 1 dB Compression (0.01 – 100MHz)	P1dB 4000 5000 >5500 W
Gain (Small Signal)	67 dB Gain Reduction Adjustment (when below gain compression)

连接器接口：

RF Input: N, female, rear (50 Ω) (option front)
RF Output: 1-5/8 EIA, male, rear (50 Ω) (option front)
RF Sample: N, female, rear (50 Ω) (67dB typical) (option front)
IEEE-488: 24-pin
RS-232: 9 pin subminiature D
Ethernet: RJ-45
RS-232 (fiber optic): ST
USB 2.0: Type B
Interlock: 15-pin subminiature D

法规合规：

Type
Standard
EN 61326-1
Safety
UL 61010-1
