SW9605电流钳用于测量导线或线束的射频电流，最大直径23mm。在典型频率范围内转换比为1:1，因此接收机的dBuV读数直接对应的就是电流dBuA的读数。相应的，在50欧姆系统下，传输阻抗为1欧姆或插入损耗为34dB。
此钳也可以在低于150kHz的频率使用，在这种情况下，必须考虑图中的转换因子。
这款电流钳最高可在80MHz时使用，但超过30MHz，测量不确定性略有增加。

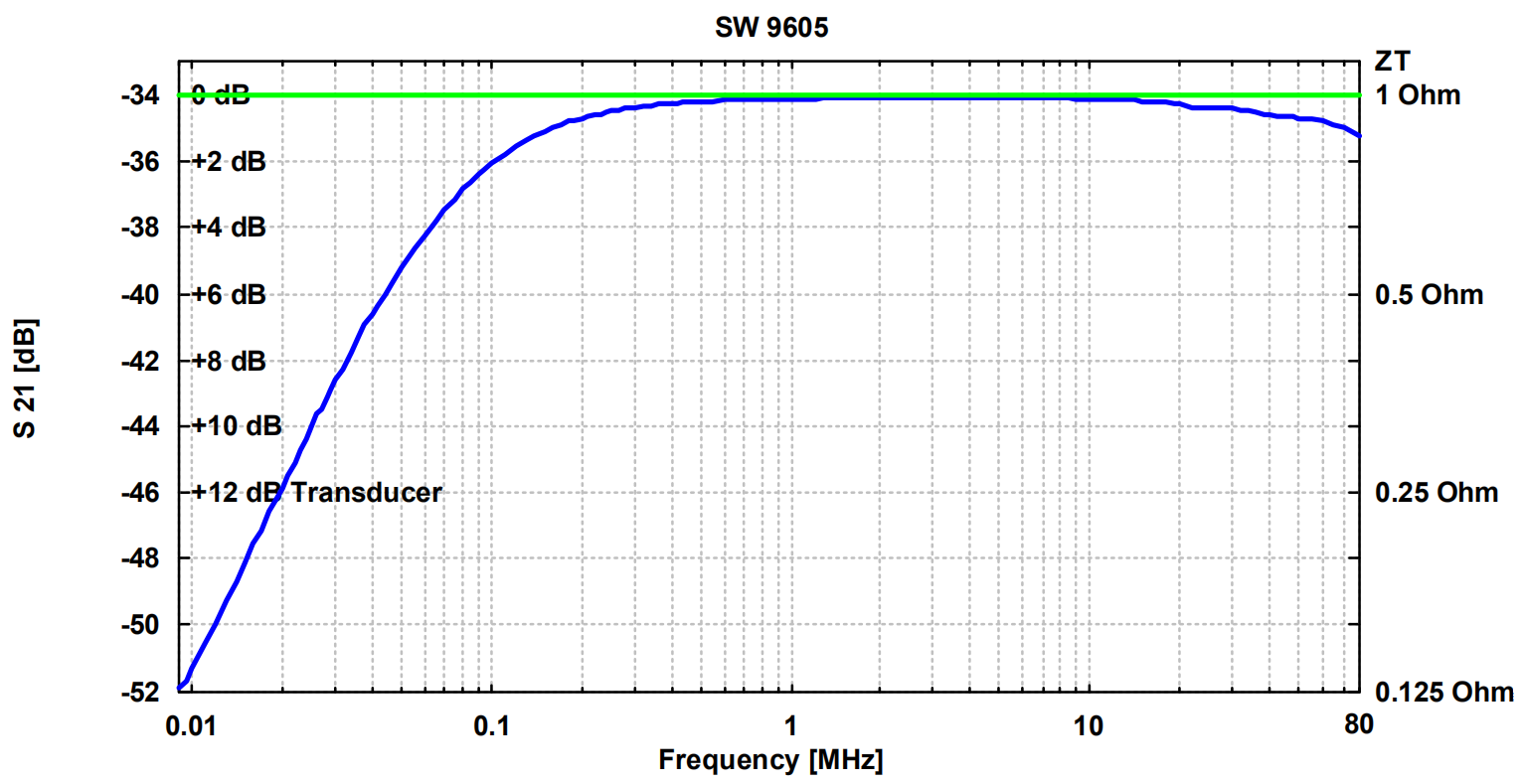

50欧姆系统的插入损耗与传输阻抗
典型转换损失（50欧姆系统）
34dB
转换器阻抗
1欧姆
标称频率范围
150kHz-30MHz
可用频率范围
9kHz-80MHz
转换电流与电压关系
1uA=1uV
驻波比典型值
<1.2
290kHz-80MHz(-1 dB) （AC电流5A ,50Hz）
330kHz-80MHz(-1 dB)（AC电流10A ,50Hz）
520kHz-80MHz(-1 dB)（AC电流20A ,50Hz）
连接器
BNC-Buchse
尺寸
188*53*28mm
电线最大直径
23mm
材料
铝
重量
260g
