按照 ISO 7637-2 标准，汽车瞬变发射的测量需要一个电子开关，一个机械开关和一个人工电源网络。电子开关用于产生慢速瞬变;机械开关模拟车辆上使用的典型继电器，用于产生快速瞬变;人工电源网络模拟线束上的典型阻抗。

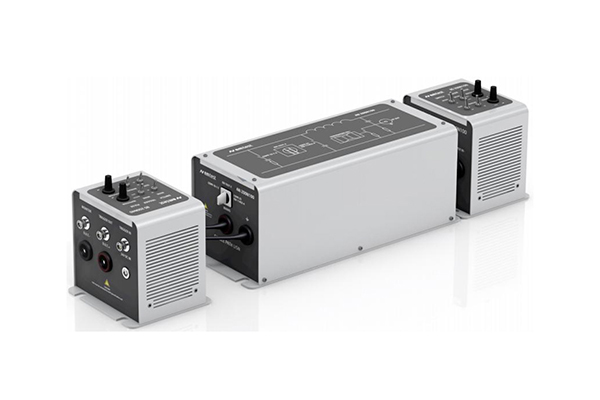

AN 20100N 符合 ISO 7637-2，CISPR 25 / ISO 11452-4 和 CISPR 16-1-2 标准，可以根据需要进行切换。
主要特点：
BS 200N100.1 – 电子开关，60 V 直流 / 100 A
电压降 100 A 时 < 1.2 V，25 A 时 < 0.2 V
峰值电压最高 1,300 V
反极性 / 短路保护功能
BSM 200N40 – 机械开关，12/24 V 直流 / 40 A
AN 200N100 – 符合 ISO 7637，CISPR 25，CISPR 16 标准
频率范围 100 kHz – 125 MHz
1,000 V 直流，250 V 交流 (频率最高可达 1 kHz)
电流最大 100 A 交流 / 直流，连续
插入损耗 < 3 dB
技术参数：
BS 200N100.1 – 电子开关
技术数据
工作电压
最高 60 V 直流
工作电流
最大 100 A 连续
峰值电压
最高 1,300 V
冲击电流
在 200 ms 时最大可达 400 A
电压下降
100 A 时 < 1.2 V ；25 A 时 < 0.2 V
过压保护
通过压敏电阻
过载保护
短路保护 ；反极性保护
开关特性
切换时间
测试负载为 50 uH / 0.6 ohm时，开关时间为 300 ns +/- 20%
开/关时间
10 ms – 500 ms通过电位计连续可选
操作模式
由 LED 灯提示
触发
电压监测
BNC 输出，分压器 1 : 200 +/-5%
BNC 输出，下降沿 0 V
通用数据
供电电压
24 V 直流，通过电源适配器供电
尺寸
90 mm x 125 mm x 120 mm (长 x 宽 x 高)
重量
约 1.3 kg
AN 200N100 – 人工电源网络
内置耦合 / 去耦网络80 V / 150 A
150 ns ± 45 ns
满足标准
ISO 7637-2，CISPR 25，ISO 11452-4和 CISPR 16-1-2，可切换
频率范围
0.1 – 125 MHz
1,000 V 直流 / 250 V 交流，频率最高 1 kHz
100 A 交流 / 直流，连续
阻抗
5uH // 50ohm，更多信息详见第 2 页示意图
插入损耗
被试设备至接收器输出端低于 3 dB
电感
5 uH +/-10% 空芯线圈
耦合电容
0.1 uF
电源供电
大电流接头，最大电流可达 100 A
连接被试设备
4mm安全实验室接头，最大电流可达 32 A
测试输出
BNC连接
318 mm x 126 mm x 122 mm
约 2.8 kg
BSM 200N40 – 机械开关
12 V / 24 V
最大 40 A 直流连续，电阻负载
40 A @13.5 V ;20 A @27.0 V
接触
高纯度银制触点材料，继电器触点无抑制，与线圈电路绝缘
> 50 ms up to 500 ms
1 s to > 10 s
手动
手动触发单个事件
自动
自动触发，重复频率 0.1 Hz -1 Hz，通过电位计连续可选
外部
外部触发，下降沿 0 V，BNC 输入
测量
CRO 触发
90 mm x 105 mm x 104 mm (长 x 宽 x 高)
约 0.8 kg
选件
CA BS 200N
0.6 ohm / 50 uH 校准负载.用于电子开关特性校验
RS-BOX
分流电阻箱，带有下列电阻,Rs = 10 ohm，20 ohm，40 ohm 和120 ohm
