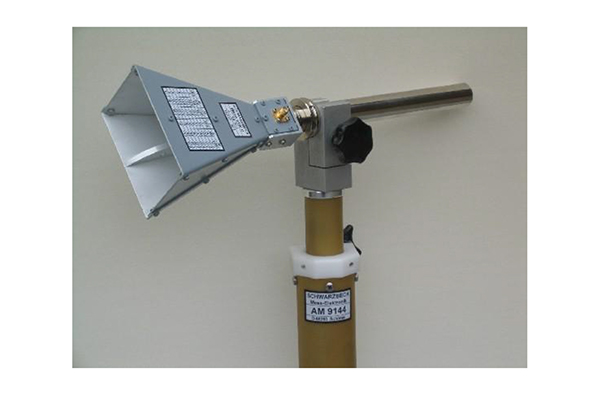

双脊宽带喇叭天线，具有宽带、高增益、大功率等特点。可用作EMI测试的接收天线，也可以用作射频辐射抗扰度测试的发射天线。特别适合于频率范围6GHz－18GHz的GJB 152A/MIL-STD-461E RS103测试。
主要特点：
技术参数：
频率范围
2 GHz-18 GHz
可用频率范围
2 GHz-20 GHz
增益（远场）
10 – 16 dBi（f > 4 GHz）
天线因子（远场）
32 – 39 dB/m（f > 4 GHz）
阻抗
50 欧姆
驻波比典型值
1.8
驻波比最大值
<3（f > 4 GHz）
前后比
typ. 25 dB
交叉极化
typ. > 25 dB
3db波束宽度（E-平面）
29°
3db波束宽度（H-平面）
26°
6db波束宽度（E-平面）
40°
6db波束宽度（H-平面）
最大输入功率
100瓦（间隙）；50瓦（连续）
可选连接器安装
SMA-female， 22 mm管
尺寸
98×140（345）x69 mm（宽度*长度*厚度）
重量
0 .5kg
