AIF 503N 系列是三相闪烁阻抗，全系产品可以覆盖每相电流 16 A – 75 A 的范围。能够提供两种不同的阻抗值，分别是符合EN / IEC 61000-3-3 和 IEC 60725 标准要求的参考阻抗值和符合 EN / IEC 61000-3-11 标准的测试阻抗值，后者用于测试连接到供电电流大于等于 100 A 的公共低压供电系统上的仪器设备。
主要特点：
阻抗值符合 IEC / EN 61000-3-3 和 IEC / EN 61000-3-11 标准
非饱和空气线圈电感器
线电压 3 x 400 V
每相相电流最大可达 75 A (取决于具体型号)
自动过流保护
LED 指示灯显示测试状态
由 DPA 503N 远程控制
符合标准：
EN 61000-3-11
EN 61000-3-3
IEC 60725
IEC 61000-3-11
IEC 61000-3-3
JIS C 61000-3-2
优点：
三相闪烁阻抗，最大可达 75A
AIF 503N 系列能够提供满足两种测试应用需求的阻抗值(AIF 503N16 除外)。它既能提供符合 IEC 60725 标准闪烁测量要求和 IEC/EN 61000-3-3 标准要求的闪烁阻抗值，又能提供对额定电流大于 16A 并连接到供电电流大于 100A 的低压供电网络上的 DUT 进行闪烁测量所需的阻抗值。
AIF 503N 系列使用非饱和空气线圈电感器，通过手动方式设置电感值。

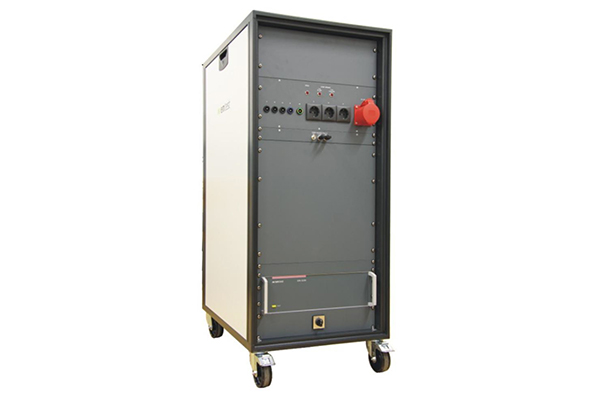

AIF 503N 系列与 DPA 503N 配合使用，能够进行单相和三相测量。软件 dpa.control 能够对 AIF 503N 系列实现完全远程控制。前面板上的 LED 指示灯显示当前应用模式。AIF 503N32/-N63/-N75型号配备带有滚轮的机柜，机柜可同时容纳 DPA 503N，使用非常方便。
型号概览
AIF 503N 型号
AIF 503N16
三相 16A 闪烁阻抗
AIF 503N32.1
三相 32A 闪烁阻抗
AIF 503N63.1
三相 63A 闪烁阻抗
AIF 503N75.1
三相 75A 闪烁阻抗
具体指标
相电流电压范围
每相 16 A
三相输出接头
CEE 型接头，16 A (3P，N，PE)
4 mm 香蕉插头
单相输出接头
每相一个输出接头(L1,L2,L3)
接头形式取决于使用国家
供电电源
115 / 230 V，25W，50 / 60 Hz
尺寸
19″ / 3 HU
重量
约 20 kg
每相 32 A
CEE 型接头，32 A (3P，N，PE)
单相低电流
连接 L1 相
范围：100mA – 10A
115 / 230 V，200W，50 / 60 Hz
19″ / 25 HU，机柜带有可移动脚轮
100 kg
体积
1245 mm x 553 mm x 780 mm
每相 63 A
大电流安全接头 80 A
19″ / 38 HU，机柜带有可移动脚轮
230 kg
1800 mm x 600 mm x 800 mm
每相 75 A
250 kg
通用数据（所有型号）
通用
配置
三相 (3L，N，PE)
线电压
3 x 400 V ± 10%
线频率
47 Hz – 63 Hz
旁路谐波测试
远程控制开关
接口
15 针 SubD 接口(由 DPA 503N 远程控制)
指示器
LED 指示灯显示工作状态(旁路或当前 使用的阻抗)
阻抗
参考阻抗，50Hz
RA = 0.24 ohm，XA = 0.15 ohm
RN = 0.16 ohm，XN = 0.10 ohm
测试阻抗，50Hz
RA = 0.15 ohm，XA = 0.15 ohm
RN = 0.10 ohm，XN = 0.10 ohm
(不适用于 AIF 503N16)
精度
优于 3%
电感器为非饱和空气线圈电感，通过 手动方式设置电感值
环境要求
温度
0°C – 35°C
相对湿度
80 %，无冷凝
大气压
86 kPa – 106 kPa
冷却
风冷，主动冷却控制
选件
用于极低电流的输出接头VLCM Kit AIF 503N
测量输出接头
相 L1 带有适用于极低电压的输出接头
电流范围
5m A – 500 mA
精确度
优于测量值的 1%
