主要特点：
符合 IEC 61000-4-4 标准 Ed.3 的电容耦合钳校准组件
扩展 CA EFT Kit 校准组件，用于进行电容耦合钳的电快速瞬变 / 脉冲群波形校准
含 1 个柔性传感器板，尺寸为 1050 x 120mm
含支撑附件，用于将负载电阻定位在 100 mm 高度
符合标准：
IEC 61000-4-4
EN 61000-4-4
CA HFK 校准设置：
电容耦合钳的校准
IEC 61000-4-4 标准 Ed 3.0 建议对电容耦合钳进行校准。EM TEST 按照标准要求研发设计了CA HFK 校准组件。 进行校准需要具备下列设施：
CA HFK：含传感器板和支撑附件
KW50：50 ohm 负载电阻
AD-CA EFT：4 mm/6mm 适配器，用于将连接传感器板连接至 KW 50 的 F103 同轴连接器
校准设置：

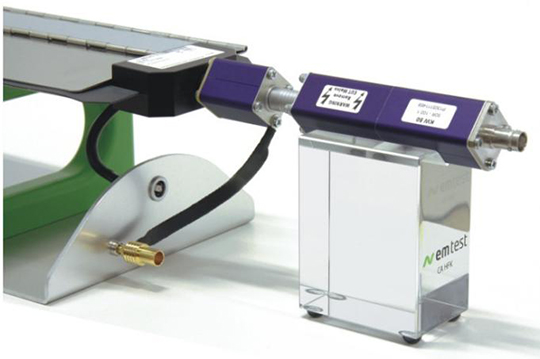

传感器板应当被放置在电容耦合钳内，使其连接适配器的一端与耦合板的边缘对齐。将连接适配器 AD-CA EFT 与一个低阻抗连接带联结在一起，并接到 50 ohm 同轴测量终端 / 衰减器的接地参考平面上。将负载电阻 KW 50 连接到 AD-CA EFT 适配器上。利用亚克力支撑附件将 KW 50 定位在与耦合钳相同的距接地参考平面 100 mm 的高度上。
传感器板和 KW 50 测量终端 / 衰减器之间的距离应小于 0.1 m。

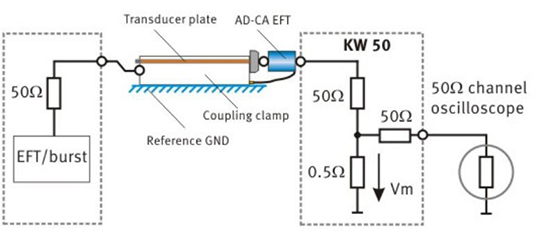

本技术参数表给出了设置示意图。
耦合钳的校准：
进行电容耦合平面的校准，需将电快速瞬变 / 脉冲群发生器(50 ohm 输出端)的开路电压设置为：2,000 V
产生的穿过 KW 50(50 ohm 匹配电阻)的输出电压值为：1,000 V
测量电压 Vm：10 V
在 50 ohm 输入阻抗下，示波器测得的电压值：5 V
产生的衰减值(理论)：400:1
