CA BS 200N， BS200NX电子开关的负载阻抗

　　BS 200N系列半导体开关的性能可在0.6ohm串联 50uH之间进行验证。CA BS 200N直接连接到BS 200N系列的输出端，通过所连接的负载大小，测量出BS 200N系列的开关参数。

　　另外，CA BS 200N 有一套分流电阻器，其电阻分别为10ohm, 20ohm, 40ohm 和120ohm，根据ISO7637-2:2011和 ISO7637-2:2004的不同标准进行测试。

主要特点：

　　根据ISO7637-2:2004标准在0.6ohm串联 50uH之间进行验证

　　直流电压最大28V

　　最大负载电流50A

　　内置分流电阻器，用于发射测试，电阻分别为10ohm, 20ohm, 40ohm 和120ohm

　　过热保护

符合标准：

　　ISO 7637-1:1990

　　ISO 7637-2:2004

　　ISO 7637-2:2011

测试搭建：

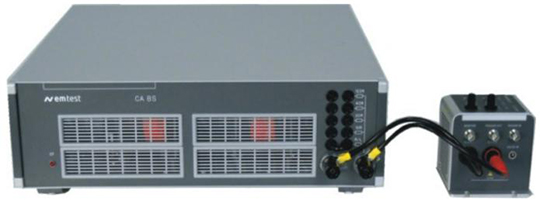

　　根据ISO7637-2的标准要求，BS 200N系列要求在0.6ohm串联50uH之间升/降时间标准为300ns +/-20%。CA BS200N通过短引线直接连接到BS200N系列上以验证其开关特性。另外，连接一个带宽足够放入示波器来显示升/降时间的参数。

BS200NX电子开关的负载阻抗

线缆安装：

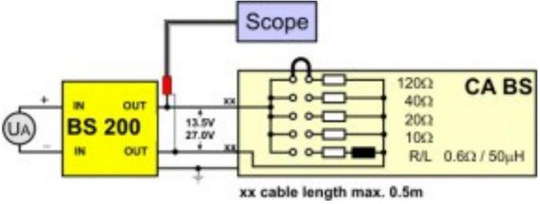

　　为了能准确验证BS200N开关系列的升/降时间特性，连接线缆越短越好。建议CA BS 200N 负载阻抗和BS200N系列开关直接的最长连接线长度为0.5米(如右图所示)

BS200NX电子开关的负载阻抗
